  淮安华立仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 卫生型涡轮流量计

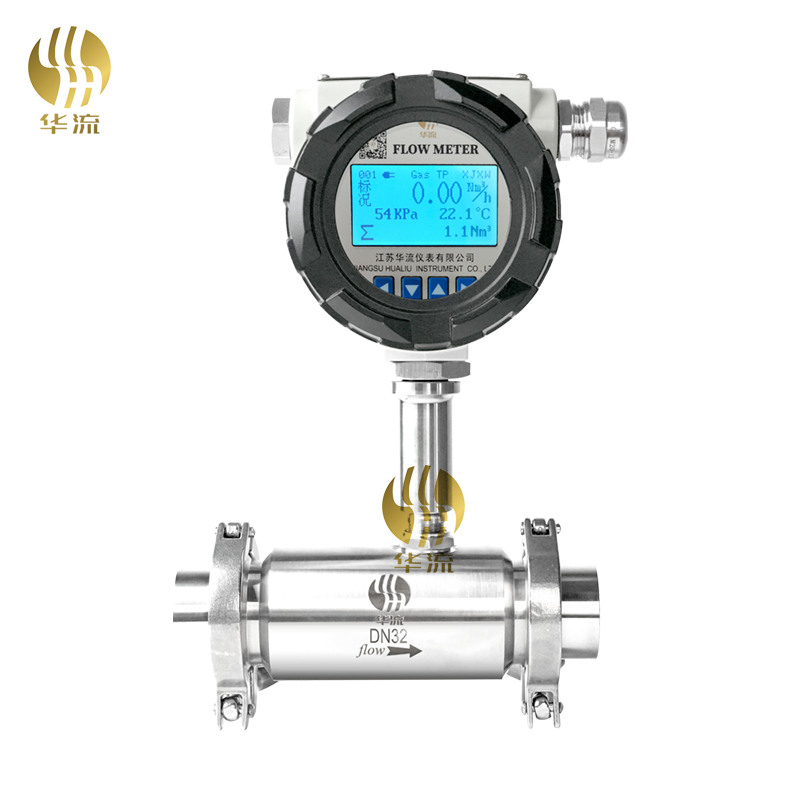

卫生型涡轮流量计
关键字:卫生型涡轮流量计,涡轮流量计,流量计







一、概 述
HL-LWS系列卫生型涡轮流量计是一种可广泛应用于制药、食品、饮料等行业,作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢(316L)制成,机芯部分使用特种材质,具有良好的防腐蚀、防锈能力。整表结构突破传统工艺,采用国外先进结构优化设计,大大提高了仪表的精确度和重复性。涡轮流量计专门为制药、饮料行业设计,采用快装式连接结构,方便清洗。HL-LWS系列卫生型涡轮流量计已达到同类产品国际水准,是卫生行业理想仪表。
二、产品特点
1、国际化标准,可替代同类进口产品;
2、防腐防锈材质,适用于卫生行业;
3、快装式结构,易于安装维护;
4、精度高,重复性好;
5、高品质涡轮,超出常规的量程范围;
三、适用场所
·制药行业:生理盐水、葡萄糖水等输液制品的灌装与计量;
·食品、饮料行业:蔬菜汁、果汁、啤酒、成品油等液态食品的灌装与计量。

1.基本参数: 表1

仪表口径

 4、6、10、15、20、25、32、40 、50

精度等级

 ±1%R、±0.5%R、±0.2%R(需特制)

量程比

 1:10;1:15;1:20

仪表材质

 316(L)不锈钢

被测介质温度(℃)

 -20~+120℃

环境条件

 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

输出信号

 传感器:脉冲频率信号,低电平≤0.8V 高电平≥8V
 变送器:两线制4 ~ 20mADC电流信号

供电电源

 传感器:+12VDC 、+24VDC(可选)
 变送器:+24VDC
 现场显示型:仪表自带3.2V锂电池

信号传输线

 STVPV3×0.3(三线制),2×0.3(二线制)

传输距离

 ≤1000m

信号线接口

 基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5

防爆等级

 基本型:非防爆产品;防爆型:ExdIIBT6

防护等级

 IP65


2.测量范围及工作压力:表2

仪表口径
(mm)

正常流量范围
(m3/h)

扩展流量范围
(m3/h)

常规耐受压力
(MPa)

DN 4

0.04~0.25

0.04~0.4

1.0

DN 6

0.1~0.6

0.06~0.6

1.0

DN 10

0.2~1.2

0.15~1.5

1.0

DN 15

0.6~6

0.4~8

1.0

DN 20

0.8~8

0.45~9

1.0

DN 25

1~10

0.5~10

1.0

DN 32

1.5~15

0.8~15

1.0

DN 40

2~20

1~20

1.0

DN 50

4~40

2~40

1.0


仪表选型:表3

型    号

说    明

HL-LWS-


/□

/□

/□

/□




4









 4 mm

6

 6 mm

10

 10 mm

15

 15 mm

20

 20 mm

25

 25 mm

32

 32 mm

40

 40 mm

50

 50 mm

类 型

N

 传感器型:+12V或24V供电,输出三线制脉冲信号

A

 变送器型:+24V供电,输出二线制4~20mA

B

 智能型:锂电池供电,现场显示无信号输出

C

 智能型:+24V供电,现场显示并输出二线制4~20mA

C1

 智能型:+24V供电,现场显示并带有RS486通讯协议

C2

 智能型:+24V供电,现场显示并带有HART通讯协议

精度等级

05

 0.5级

10

 1.0级

02

 0.2级(协商订货,生产周期较长)

涡 轮
类 型

W

 扩展测量范围

S

 标准测量范围

防 爆

N

 非防爆型

E

 防爆型,ExdⅡBT6


安装尺寸:表4



D(mm)

A(mm)

d(mm)

L(mm)

DN4

Φ50

Φ46

4

100

DN6

6

DN10

10

DN15

15

DN20

20

DN25

25

DN40

Φ64

Φ60

40

140

DN50

Φ77.5

Φ73

50

150

LWS卫生型液体涡轮流量计外形尺寸

产品应用案例:哈工大211工程里面的热力学试验流体部分试验,脉冲型涡轮配合液晶流量积算仪;
洋河酒厂及安徽古井贡酒的流量自动化控制工程,现场显示型涡轮流量计及定量控制仪;
农夫山泉卫生型计量指定产品,卫生型涡轮流量计及定量控制仪;
江苏天士力帝益药业有限公司分体型涡轮流量计,锂电池24V双供电,航空插头.......
