  淮安华立仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 旋进漩涡气体流量计

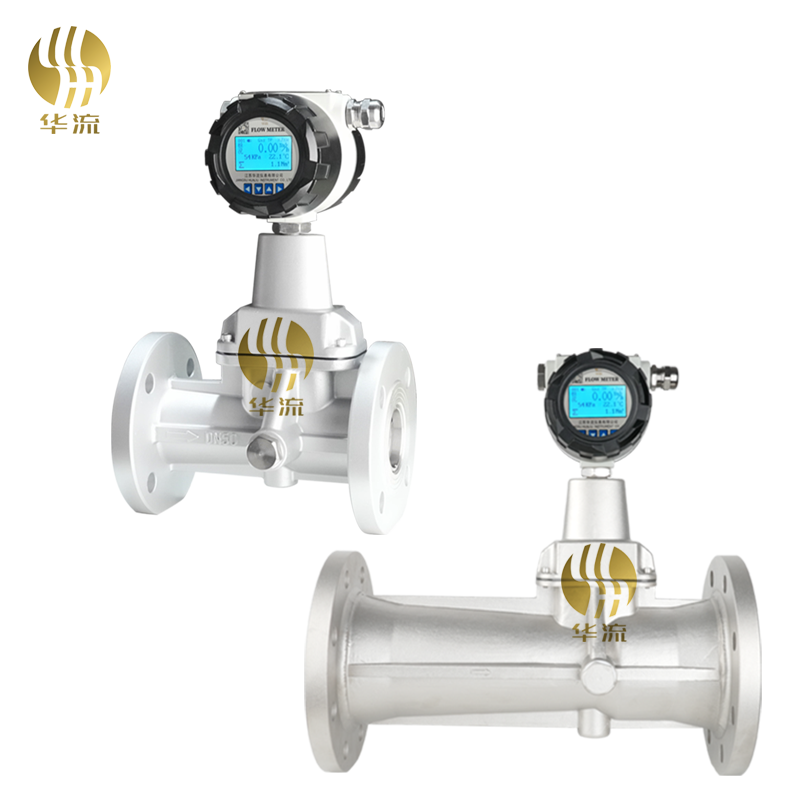

旋进漩涡气体流量计
关键字:旋进旋涡气体流量计,气体流量计,旋进旋涡流量计





HL系列旋进漩涡气体流量计的原理:流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋型导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。旋进旋涡流量计结构紧凑,主要由壳体、旋涡发生体、传感器(温度、压力、流量)、整流器、支架和转换器构成。
旋进旋涡气体流量计使用条件
环境温度:-30℃~+55℃
相对湿度:5%~95%
介质温度:-30℃~+80℃
大气压力:86kPa~106kPa

HL系列旋进漩涡气体流量计的应用及特点:
★ 采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;
★ 智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;
★ 采用双检测技术可效地提高检测信号强度,并抑制由管线振动引起的干扰;
★ 采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;
★ 采用EEPROM技术,参数设置方便,可永久保存,并可保存最长达一年的历史数据;
★ 转换器可输出频率脉冲、4-20mA模拟信号,并具有RS485接口和HART协议,可直接与微机联网,传输距离可达1.2Km;
★ 配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输;
★ 压力、温度信号为变送器输入方式,互换性强;
★ 整机功耗低,可用内电池供电,也可外接电源。


代号
口径
流量范围m3/h
HLUX-25
DN25
2.5~30
HLUX-32
DN32
4.5~60
HLUX-50
DN50
10~150
HLUX-80
DN80
28~400
HLUX-100
DN100
50~800
HLUX-150
DN150
150~2250
HLUX-200
DN200
360~3600

代号
功能1
N
无温压补偿
Y
带温压补偿

代号
输出型号
F1
4-20mA输出(二线制)
F2
4-20mA输出(三线制)
F3
RS485通讯接口

代号
功能2
E1
1.0级
E2
1.5级
T
常温
P1
1.6Mpa
P2
2.5Mpa
P3
4.0Mpa
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢
B2
铝合金
代号
口径
流量范围m3/h
HLUX-25
DN25
2.5~30
HLUX-32
DN32
4.5~60
HLUX-50
DN50
10~150
HLUX-80
DN80
28~400
HLUX-100
DN100
50~800
HLUX-150
DN150
150~2250
HLUX-200
DN200
360~3600

代号
功能1
N
无温压补偿
Y
带温压补偿

代号
输出型号
F1
4-20mA输出(二线制)
F2
4-20mA输出(三线制)
F3
RS485通讯接口

代号
功能2
E1
1.0
E2
1.5级
T
常温
P1
1.6Mpa
P2
2.5Mpa
P3
4.0Mpa
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢
B2
铝合金

HL系列旋进旋涡气体流量计7大性能特点:
其中旋进旋涡流量传感器是目前广泛应用于石油、化工、电力、冶金、城市供气等行业各种气体流量测量的传感器正确使用旋进旋涡流量传感器要遵循以下五点要求这样才能保证测量的准确性。1.内置式压力、温度、流量传感器,安全性能高,结构紧凑,外形美观。
2.就地显示温度、压力、瞬时流量和累积流量。
3.采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。
4. 特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可永久性保存。
5.整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6.防盗功能可靠,具有密码保护,防止参数改动。
7.表头可180度随意旋转,安装方便。

HL系列旋进旋涡气体流量计安装与保养办法:
旋进旋涡气体流量计如安装保养不当,不仅影响测量精度,严重时会使仪表损坏,在搬动旋进旋涡气体流量计时,应该将吊索套在流量计法兰两端的颈部位置上,切勿在测量管内套入管棒进行吊装,以免损坏衬里,同时应防止旋进漩涡流量计接线插座受碰撞而损坏。 必须保证旋进旋涡气体流量计中心和工艺管道中心的一致,并接好接地线,否则会引起误差。

HL系列旋进旋涡气体流量计安装环境的选择:
1、干燥通风之处避开潮湿容易积水的地方;
2、避免日晒雨淋露天安装时应当遮挡雨水;
3、尽可能避免强烈振动;
4、避免强电磁场设备如大型泵阀、大变压器等;

HL系列旋进旋涡气体流量计正确的接地:
为使旋进旋涡气体流量计可靠地工作,提高测量精度,不受外界寄生电势的干扰,旋进旋涡气体流量计应有良好的单独接地线,不要把接地线接在电机或其它设备的公共地线上。接地电阻<10Ω。   一般情况下工艺管道为金属管道,本身就接地;若工艺管道内壁涂有绝缘层或是非金属管道时,旋进漩涡流量计两侧还应装有接地环。但在外界电磁场干扰较大,尤其是管道上工频等杂散电流较大时,应另行设置接地装置,一般是在较潮湿的地方埋入深度大于1m的铜棒,并以总截面大于4mm2的多股铜线为接地线与电磁流量计的接地端相连。

HL系列旋进旋涡气体流量计维修的顺序:
旋进旋涡气体流量计一般不需日常维护,但被测介质容易在电极和测量管内壁粘附或结垢,须定期清洗测量管内壁和电极,注意勿使衬里、电极受损。当旋进旋涡气体流量计发生故障时,请参照以下原因逐一查找、分析原因、排除故障。   1、管道内是否满管衬里和电极上是否结垢;   2、所有的电缆连接是否可靠;   3、接地要求是否满足;   4、磁线圈是否短路或断路其对地是否绝缘;   5、管道是否泄漏上下游阀门是否有影响安装位置是否合适;
