  淮安华立仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 金属转子流量计

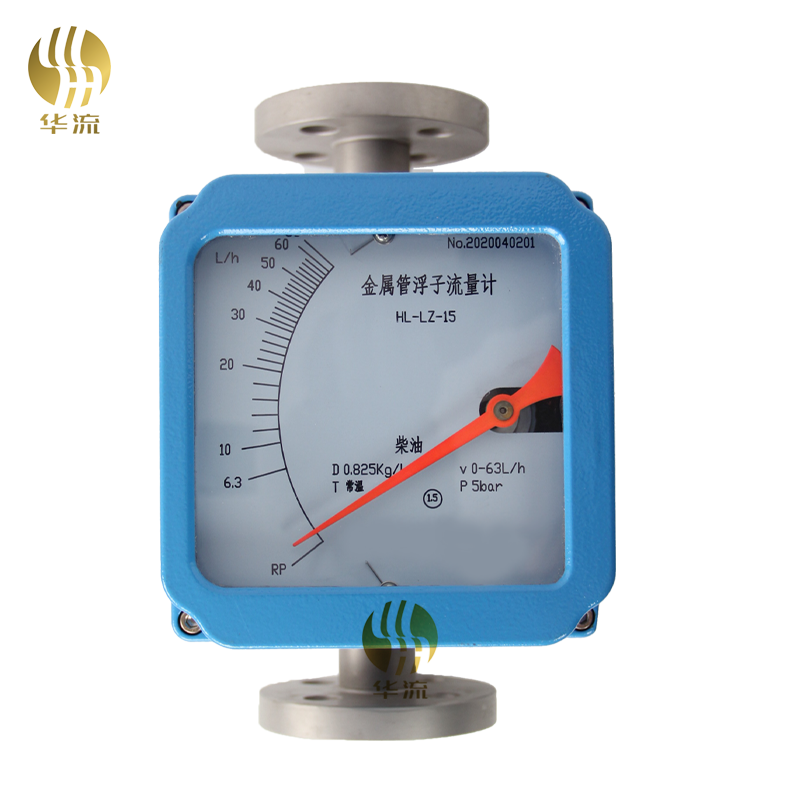

金属转子流量计
关键字:金属转子流量计,流量计



     HL-LZ系列金属转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点,具有耐高温、耐高压、HL-LZ系列金属转子流量计有普通型和防腐蚀型,以上两种类型均分为现场指示型(HL-LZZ)和电远传型(HL-LZD)、普通型流量传感器、仪表材料为(1Cr18Ni9Ti)、防腐型为(1Cr18Ni9Ti)内衬PTEF.如果金属转子流量计测量的介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。

主要技术参数
(1)基本
测量范围:水(20℃) 2.5-150000L/h ,空气(20℃,0.1013MPa)0.07-4000Nm3/h
量程比:10:1
精度:1.5/2.5
工作压力:≤6.4MPa
工作温度:-40 ~ 350℃(氟塑料衬里-10 ~ 80℃)
环境温度:-20 ~ 80℃
介质粘度:DN15≤5mPa.S ,DN25 ~ DN150≤250mPa.S
管体材质:1Cr18Ni9Ti,316L,内衬PTEF等
过程连接:法兰,或按用户提供
蒸汽佳套头:法兰,DN15/PN1.6,或按用户提供

(2)远传装置
①SK5W1-1角位移变送器
基本误差:1.5%F.S
输出信号:4 ~ 20mA
负载阻抗:350Ω
电源电压:24VDC
环境温度:-30 ~ 80℃
出线口:M20 × 1.5
防爆标志:ExibIICT4

②JTE-HD变送器
电源影响:<0.1%(不含数字分辨率[70μA)
负载影响:<0.1%(不含数字分辨率[70μA)
电流损耗:4 ~ 21.6mA,相对于测量值的0%
负载阻抗:0 ~ 800
工作电压:12.8 ~ 30VCD
二线制Rext[KΩ]=(供电电源[V]-12.7)/22mA
输出信号:4 ~ 20mA
环境温度:-25 ~ 80℃
出线口:M20 × 1.5
防爆标志:ExibIICT6

HL-LZ系列规格:

通经(mm

流量范围

压力损失kPa

L/h*

空气M3/h*

空气

常规型

防腐型

常规型,防腐型

15

2.525

---

0.070.7

6.5

7.1

4.040

2.525

0.111.1

6.5

7.2

6.363

4.040

0.181.8

6.6

7.3

10100

6.363

0.282.8

6.6

7.5

16160

10100

0.404.0

6.8

8.0

25250

16160

0.77.0

7.2

10.8

40400

25250

1.010

8.6

10.0

63630

40400

1.616.0

11.1

14.0

25

1001000

63630

330

7.0

7.7

1601600

1001000

4.545

8.0

8.8

2502500

1601600

770

10.8

12.0

4004000

2502500

11110

15.8

19.0

40

5005000

---

12120

10.8

9.8

6006000

----

16160

12.6

16.5

50

6306300

4004000

18180

8.1

8.6

100010000

6306300

25250

11.0

10.4

160016000

100010000

40400

17.0

15.5

80

250025000

160016000

60600

8.1

12.9

400040000

250025000

80800

9.5

18.5

100

630063000

400040000

1001000

15.0

19.2

150

20000100000

---

6003000

19.2

20.3
