  淮安华立仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 过热蒸汽流量计

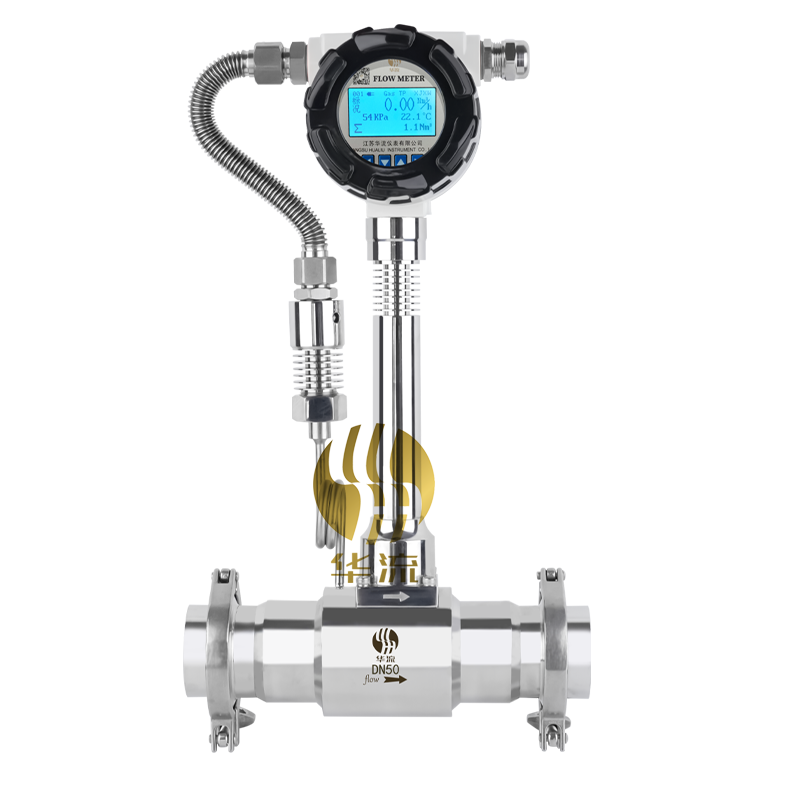

过热蒸汽流量计
关键字:HL-LU系列过热蒸汽流量计,流量计



华立仪表专业生产过热蒸汽流量计,我公司专业提供选型帮助,技术支持以及现场指导!

产品概述:

HL专业生产的过热蒸汽流量计主要用于测量工业管道介质流体的流量测量如气体、液体、蒸气等多种介质,其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不会受到流体密度、压力、温度、粘度等参数的影响。



产品特点:

◆无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。

◆过热蒸汽流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。

◆测量介质: 气体、液体、蒸气

◆口径规格 法兰卡装式口径选择 25,32,50,80,100

◆法兰连接式口径选择 100,150,200

◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s

◆测量精度 0.9999级 1.49998级

◆输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V

◆脉冲占空比约50%,传输距离为100m

◆脉冲电流远传信号 4~20 mA,传输距离为1000m

◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃

◆材质 不锈钢, 铝合金

◆电源 DC24V或锂电池3.6V

◆防爆等级 本安型iaIIbT3-T6

◆防护等级 IP65


HL过热蒸汽流量计原理:

在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:
f=SrU1/d=SrU/md

               (1)式中U1--旋涡发生体两侧平均流速,m/s;
Sr--斯特劳哈尔数;
m--旋涡发生体两侧弓形面积与管道横截面面积之比

管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr      K=f/qv=[πD2md/4Sr]-1   K--流量计的仪表系数,脉冲数/m3(P/m3)。
K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为 qVn,qV--分别为标准状态下(0oC或20oC,101.325kPa)和工况下的体积流量,m3/h;
Pn,P--分别为标准状态下和工况下的绝对压力,Pa;
Tn,T--分别为标准状态下和工况下的热力学温度,K;
Zn,Z--分别为标准状态下和工况下气体压缩系数。
由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。
过热蒸汽流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。
为提高过热蒸汽流量计的耐高温及抗振动性能,我公司新近开发出了JTLU改进型涡街流量传感器,因其独特的结构和选材使该传感器可在高温(350℃)、强振动(≤1g)的恶劣工况下使用。
在实际应用中,往往最大流量远低于仪表的上限值,随着负荷的变化,最小流量又往往会低于仪表的下限值,仪表并非工作在它的最佳工作段,为了解决这一问题,通常采用在测量处缩径提高测量处的流速,并选用较小口径的仪表以利于仪表的测量,但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流,使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器,具有整流、提高流速及改变流速分布多重作用,其结构尺寸小,仅为工艺管内径的1/3,与涡街流量计作成一体,不仅不需要另外附加一段直管段,还可以降低对工艺管直管段的要求,安装非常方便。
为了使用方便,电池供电的本地显示型涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。




◆测量介质: 气体、液体、蒸气
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃~100℃
◆高温–25℃~150℃ -25℃~250℃
◆输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4~20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
◆防护等级 IP65


HL-LU系列过热蒸汽流量计产品选型

代号
通径
流量范围㎡/h
HL-LU-25
DN25
1~10(液体)
25~60(气体)
蒸汽流量请查看说明书,DN300以上推荐使用 插入式涡街流量计
HL-LU-32
DN32
1.5~18(液体)
15~150(气体)
HL-LU-40
DN40
2.2~27(液体)
22.6~150(气体)
HL-LU-50
DN50
4~55(液体)
35~350(气体)
HL-LU-80
DN80
9~135(液体)
90~900(气体)
HL-LU-100
DN100
14~200(液体)
140~1400(气体)
HL-LU-150
DN150
32~480(液体)
300~3000(气体)
HL-LU-200
DN200
56~800(液体)
550~5500(气体)

代号
功能1
N
无温压补偿
Y
有温压补偿

代号
输出型号
F1
4-20mA输出(二线制)
F2
4-20mA输出(三线制)
F3
RS485通讯接口

代号
被测介质
J1
液体
J2
气体
J3
蒸汽

代号
连接方式
L1
法兰卡装式
L2
法兰连接式

代号
功能2
E1
1.0级
E2
1.5级
T1
常温
T2
高温
T3
蒸汽
P1
1.6MPa
P2
2.5MPa
P3
4.0MPa
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢
B2
碳钢



过热蒸汽密度表一(150度-290度)



压力

MPa

温度t(℃)

150

170

190

210

230

250

270

290

0.10

0.15

0.20

0.25

0.30

0.40

0.50

0.80

1.10

1.40

1.70

2.00

2.50

3.00

3.50

4.00

4.50

5.00

6.00

7.00

8.00

9.00

10.0

12.5

15.0

17.5

20.0

21.5

0.5164

0.7781

1.0423

1.3089

1.5783

2.1237

2.6658

4.3966

6.1313

7.8785

9.8464

11.6295

15.1890

18.4168

22.7008

27.164

30.3852

35.4243

43.8954

56.7201

65.4713

84.5457

108.6250

158.3464

206.4175

250.3934

327.8165

384.6647

0.4925

0.7412

0.9918

1.2444

1.4990

2.0141

2.5380

4.1676

5.8332

7.5163

9.3688

11.0985

14.4516

17.5709

21.5713

25.7470

28.9163

33.6293

41.7475

53.6991

62.1800

79.8261

102.0289

148.7516

194.4276

236.6910

309.9521

363.2975

0.4707

0.7079

0.9466

1.1869

1.4287

1.9166

2.4121

3.9372

5.5342

7.1540

9.2473

10.5676

13.7150

16.7243

20.4427

24.3303

27.4475

31.8342

39.5988

50.6780

58.8883

75.1061

95.4346

139.1578

182.4477

222.8603

291.2953

341.9027

0.4507

0.6777

0.9056

1.1349

1.3653

1.8297

2.2997

3.7400

5.2356

6.7913

8.4130

10.0366

12.9776

15.8776

19.3131

22.9129

25.9784

30.0384

37.4508

47.6561

55.5968

70.3863

88.8412

129.5629

170.4577

209.1592

273.4409

320.5455

0.4323

0.6500

0.8684

1.0849

1.3079

1.7513

2.1992

3.5655

4.9719

6.4288

7.9352

9.5054

12.2406

15.0367

18.2266

21.4954

24.5096

28.2433

35.3020

44.6352

52.3061

65.6665

82.2486

119.9781

158.4766

195.4568

255.5786

299.1880

0.4156

0.6246

0.8342

1.0445

1.2540

1.6527

2.1081

3.4110

4.7459

6.1147

7.5219

8.9744

11.5036

14.1842

17.0530

20.0778

23.0407

26.4483

33.1541

41.6133

49.0145

60.9465

75.6543

110.3842

146.4967

181.6261

236.9217

277.7931

0.4001

0.6010

0.8027

1.0048

1.2077

1.6152

2.0255

3.2718

4.5445

5.8437

7.1713

8.5350

10.8794

13.3377

15.9243

18.6603

21.5717

24.6532

31.0062

38.5922

45.7231

56.220

65.7699

95.7769

127.6820

163.4280

219.0574

256.4260

0.3857

0.5795

0.7736

0.9682

1.1634

1.5554

1.9495

3.1453

4.3612

5.6006

6.8607

8.1447

10.3500

12.6359

15.0163

17.4997

20.1028

22.8580

28.8574

35.5704

42.4316

51.5077

62.4676

91.1964

122.5268

154.2312

201.2031

235.0688



过热蒸汽密度表二(310度-450度)

压力

MPa

温度t(℃)

310

330

350

370

390

410

430

450

0.10

0.15

0.20

0.25

0.30

0.40

0.50

0.80

1.10

1.40

1.70

2.00

2.50

3.00

3.50

4.00

4.50

5.00

6.00

7.00

8.00

9.00

10.0

12.5

15.0

17.5

20.0

21.5

0.3724

0.5594

0.7465

0.9343

1.1224

1.5000

1.8802

3.0283

4.1943

5.3794

6.5815

7.8061

9.8888

11.9979

14.2565

16.5527

18.9333

21.4221

26.7091

32.5488

39.1399

46.7877

59.6648

81.6034

110.5369

140.3919

182.5462

213.6739

0.3600

0.5404

0.7214

0.9027

1.0844

1.4701

1.8147

2.9215

4.0419

5.1777

6.3309

7.4955

9.4806

11.5143

13.8501

15.749

17.9608

20.2508

25.0502

30.2231

35.8485

42.0680

49.2802

72.0105

98.5531

126.6895

174.3185

192.3164

0.3484

0.5230

0.6980

0.8732

1.0488

1.4010

1.7545

2.8227

3.9030

4.9945

6.0998

7.2186

9.1139

11.0494

13.0286

15.0539

17.1279

19.2627

23.7006

28.4037

33.4179

38.8083

44.7560

62.4178

86.5688

116.3142

166.0907

171.8651

0.3375

0.5066

0.6759

0.8456

1.0156

1.3563

1.6983

2.7305

3.7722

4.8260

5.7779

6.9619

8.7802

10.6308

12.6162

14.4392

16.4018

18.4108

22.5570

29.9035

31.4825

36.3217

41.5274

56.1496

74.5840

100.8176

137.7965

150.0074

0.3272

0.4912

0.6553

0.8198

0.9845

1.3144

1.6456

2.6440

3.6512

4.6673

5.6936

6.7260

8.4750

10.2493

12.0528

13.8862

15.7527

17.6565

21.5629

25.6330

29.8698

34.3044

39.0006

51.8212

66.8341

85.3228

108.5430

128.1614

0.3176

0.4767

0.6360

0.7955

0.9552

1.2753

1.5961

2.5635

3.5384

4.5220

5.5120

6.5117

8.1938

9.9000

11.6308

13.3077

14.7579

16.9827

20.6900

24.5224

28.4969

32.2947

36.9344

48.5015

61.5530

76.6185

94.4945

106.6360

0.3086

0.4631

0.6178

0.7726

0.9277

1.2377

1.5498

2.4884

3.4335

4.3857

5.3441

6.3090

7.9332

9.5775

11.2425

12.9991

14.6679

16.3719

19.9062

23.4021

27.2913

31.1593

35.1684

45.8023

57.5137

70.5711

85.3276

95.1366

0.2998

0.4502

0.6005

0.7507

0.8989

1.2035

1.5060

2.4171

3.3345

4.2575

5.1863

6.1203

7.6898

9.2816

10.8842

12.5087

14.1507

15.8139

19.1981

22.6635

26.0170

29.8733

33.6447

43.5431

54.2497

65.9331

78.7759

87.0939
