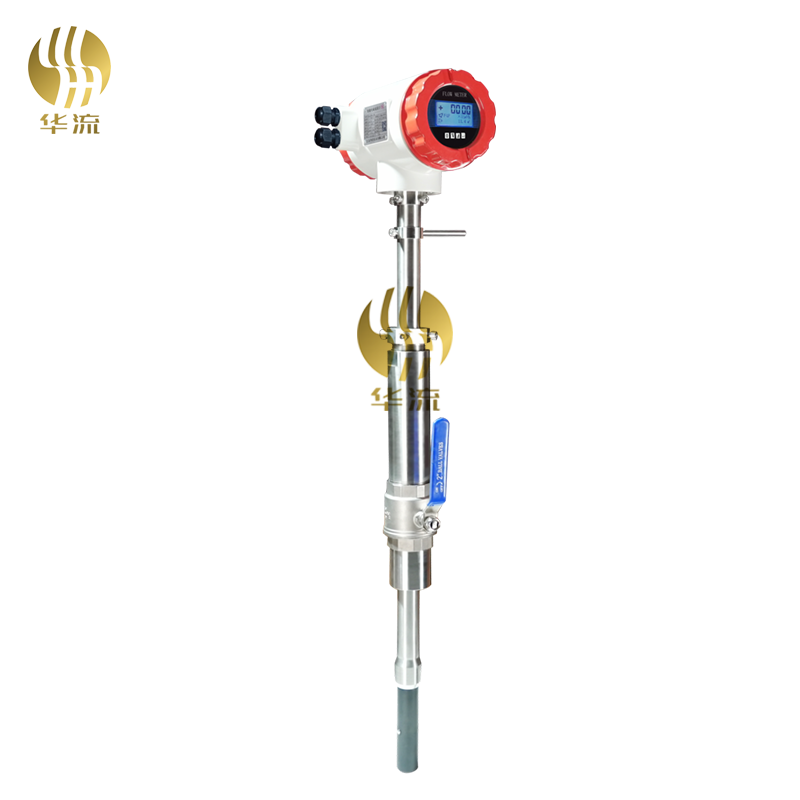

华流插入式电磁流量计
关键字:流量计,电磁流量计,插入式电磁流量计,1,,,,,,,,    日期:2024-8-17 14:24:00

一、 概述

  插入式电磁流量计是在管道式电磁流量计基础上发展起来的新型流体流量仪表。它在保留管道式电磁流量计优点的基础上,针对其在大管道上安装困难、费用大等缺陷,根据尼库拉磁(RIKURADS)原理,用电磁方法通过测量流体的平均速度,从而获得流体的体积流量。



二、原理

2.1传感器原理

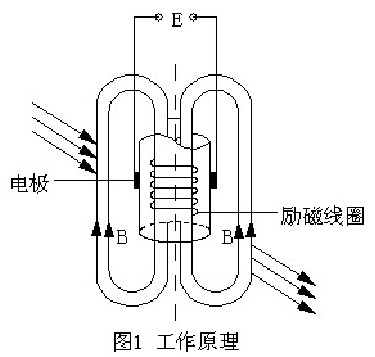

传感器实际上是一种液体流速测量仪表。它是应用法拉第感应定律的原理制成的流速测量仪表。图1 是插入型流量计基本工作原理的示意图。用长杆将小的电磁流量传感器插入到被测量管道中规定位置,导电流体垂直流过传感器工作磁场时(转换器向传感器提供励磁电流时,在励磁线圈构成的励磁系统中产生工作磁场),相当导体在磁场中作切割磁力线运动。根据法拉第感应定律,在导体的两端产生感应电动势。感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度B、两极间距离L 和流体的平均流速呈正比。即   E=B·L·V(伏)

式中:E——感应电动势,V;   B——磁场强度,T;   L——两电极间距离,m;

      V——流过传感器的流速(亦即代表被测管道规定插入点的质点流速),m/s

      K——系数。





三、性能特点

1.传感器内无活动部件,结构简单,刚性强,工作寿命长。

2.传感器探头采用最新工艺制作,大大提高产品稳定性。

3.插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。

4. 测量精度不受被测介质的温度、压力、密度、粘度、电导率(只要电导率大于20μs/cm)等物理参数变化的影响;传感器几乎无压力损失,能量损耗极低。

   5.较一般流量计的制造成本和安装费用低。特别适于大中口径管道流量测量。

6. 有法兰式和螺纹式两种安装结构可选。



四、产品参数

4.1主要技术参数

型号

 HL-LDG

公称通经

DN150-DN800

DN200-DN1800

基本误差

±2.0%F.S

流速范围

0.5m/s-10m/s

环境温度

-20-60℃

介质温度

-20-80℃

连接方式

法兰连接 DN40  PN1.6MPa

螺纹连接 1½NPT

工作压力

0.25MPa-1.6MPa

输出信号

电流输出:4-20mA       频率输出:0-5kHz

消耗功率

≤15W

供电电源

220V AC  50HZ、24V DC

电极材质

316L

通信接口

RS-485;HART

安装形式

一体式;分体式

电器接口

M20*1.5螺纹



4.2测量范围

口径

测量范围

口径

测量范围

(mm)

(m 3 /h)

(mm)

(m 3 /h)

DN150

31.79~ 635.85

DN700

692.37 ~13847.40

DN200

56.52 ~ 1130.4

DN800

904.32~ 18086.40

DN250

88.31 ~ 1766.25

DN900

1144.5~ 22890.60

DN300

127.17~ 2543.40

DN1000

1413.0~ 28260.00

DN350

173.09~ 3461.85

DN1200

2034.7~ 40694.40

DN400

226.08~ 4521.60

DN1400

2769.4~ 55389.60

DN450

286.31~ 5722.65

DN1600

3617.2~ 72345.60

DN500

353.25~ 7065.00

DN1800

4578.1~ 91562.40

DN600

508.68~ 10173.6
