一、结构
  动态质量法液体流量标准装置由液体循环系统、试验管路、流量工作标准器和控制设备
等组成，其典型结构如图1所示。

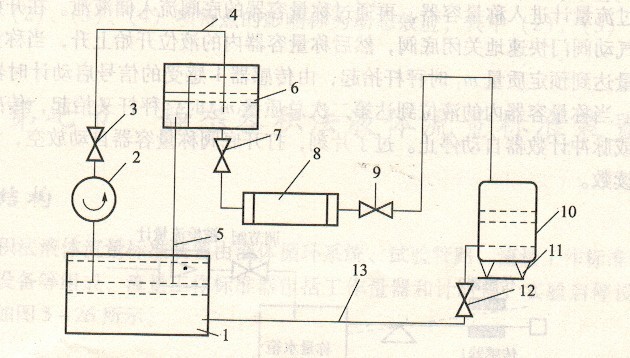

                          图1动态质量法液体流量标准装置（液体为水）
1一水池；2-7水泵；3一上水阀；4一上水管；5一溢流管；6一水塔；7一截止阀；
8一试验管路；9-流量调节阀；10-容器；ii-衡器；12-放水阀；13 -回水管

          由图1可知，动态质量法液体流量标准装置的结构与静态质量法液体流量标准装置
的结构基本相同，不同点是没有换向器，没有旁通管，因此，结构相对简单。
    动态质量法液体流量标准装置的试验液体以及对管路系统设计、稳压措施、衡器、容
器、计时器、控制设备的要求都与静态质量法液体流量标准装置相同。
    二、工作原理
         在图1所示的动态质量法液体流量标准装置中，当流入容器10中的液体达到预定
的初始质量时，计时器开始计时；当流人容器10中的水达到预定的终止质量时，计时器停
止计时。根据测量的时间间隔t和在时间间隔t内收集到的水的质量M，按公式分别计算瞬
时流量、累积流量。
  三、试验方法
  进行涡轮流量计试验时，水塔始终处于溢流状态，水以稳定的流速通过试验管路8进入容器
10，再通过容器10的放水阀12、回水管13进入水池l。关闭放水阀12，然后称量容器内的
液位开始上升。当容器内增加的水的总质量达到m1时，衡器发出的信号启动计时器计时，
开始记录流量计的输出信号。当容器内的水总质量达到m2时，衡器发出的信号使计时器停
止计时，停止记录流量计的输出信号。稍后打开放水阀12，容器10放空，记下计时器的读
数值。比较动态质量法液体流量标准装置给出的流量和涡轮流量计测量的流量，确定流量计的准
确度等技术指标。
    四、另外一种结构
    测量原理：如图5 -25所示，让液体收集在称量容器中，达到预定的初始质量时，计时
器开始计时；当收集的液体达到预定的终了质量时，停止计时器。试验开始前，试验体以稳
定的流速，通过流量计进入称量容器，再通过称量容器的底阀流入储液池。在开始试验的瞬
间，操作者用气动阀门快速地关闭底阀，然后称量容器内的液位开始上升，当称量容器中增
加的液体总质量达到预定质量m1时秤杆抬起，由传感器l感受的信号启动计时器或流量计
的脉冲计数器。当称量容器内的液位到达第二次总质量m：时，秤杆又抬起，传感器2的信
号又使计时器或脉冲计数器自动停止。过了片刻，打开底阀称量容器自动放空，记下计时器
或脉冲计数器读数。

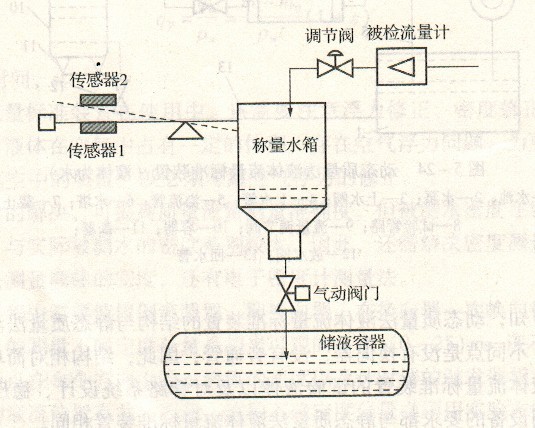

    图2 动态质量法原理图

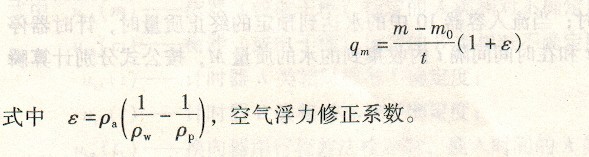

根据收集的质量、测量的时间间隔推算流量：

五、动态质量法与静态质量法液体流量标准装置的比较
动态质量法与静态质量法液体流量标准装置相比具有如下特点：
(1)由于没有换向器，结构相对简单，成本降低。
(2)试验时，液体从管道出口（喷嘴）流到容器内，形成一个液束（或者说液柱）。
由于结束称量读数时容器内的液面高于开始称量读数时的液面，因此，称量的液体质量中多
出一段高度等于两个液面差的液柱质量。
(3)液体以自由落体射流形式流人容器，该射流对容器产生一个随容器内液面升高而
减小的冲击力，使称得的质量减小。
(4)按质量值设定，即动态读取衡器的质量值，衡器的输出信号并不能完全跟随容器
内液体的质量变化。起始称量时与结束称量时衡器的惯性质量不同，衡器的动态反应特性相
异，造成触发计时器时的滞后时间差。因此，产生流量测量的不确定度分量。
    将上述(2)、(3)、(4)项特点的影响称为动态效应，其中(2)、(3)项特点的影响
相互抵消。
