电磁流量计的量程变换电路
       电磁流量计具有一个突出的优点是测量量程连续可调。这是因为从原理上传感器的感应信号电势与流速呈线性
关系，而转换器的放大器或变换电路的增益或系数又可以做成成可变的。因此，可以作到不同大小的输入感应电势

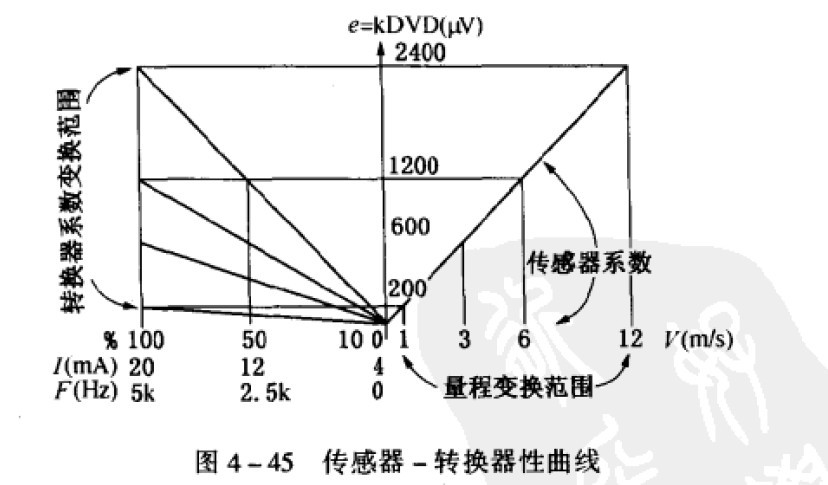

输出的信号大小相同。如图4 - 45所示，对于传感器来讲，流速一感应电势特性曲线的斜率是一个固定的值；对
于转换器的输入一输出特性曲线，不同的输入的感应电势值，通过修改斜率值，可以得到同样的输出电流或频率值
也就是说，转换器输入一输出特性曲线可以有无数多个斜率。因此，转换器通过量程变换电路，可以有无数多个
量程值，用来适应不同流量或流速的测量。

        图4 - 45所示给予我们一个提示：传感器特性曲线中，理论上只有一个确定的斜率，即传感器常数。在很大流
速测量范围内传感器常数值大小与转换器的量程大小无关。但是考虑到转换器的灵敏度和传感器的噪声，往往在
l m/s以上的任意量程测量范围内，用实流标定的实验方法求得传感器常数。这样，可以降低实流标定的上限流速
，减小校验设备的投资和降低校验成本    对于模拟电路的转换器，往往把满量程流量变换为流速来设置量程。例
如，口径为DNIOO传感器，满量程流量为100m3／h，流速为3.536m/s，实际通过传感器的流量为50r／h时，

电磁流量计感应信号为353. 6.uV，转换器百分比、电流和频率输出分别为50%，12mA，2.5kHz。当量程值改为

200m3/h时，转换器输出变为25%．8mA．1.25kHz。由于由流速变为流量的量程值是含有整数和小数的值，为

了保证测量精度，通常设置的量程值是具有二位小数的四位以上有效数字。这样，采用2进制的可编程放大器就

难以保证精度和直观的流速表示。
