电磁流量计传感器在管道上的安装
    在工艺管道上选择传感器的安装地点时，应注意：
    (1)传感器内流体的流动方向必须与传感器上流动方向一致：
    (2)必须保证传感器测量管内在所有时间始终充满被测流体，传感器不能在不满管和有可能出现空管情况下工作；
    (3)传感器应选取管内流体脉动较小的位置作为测量点。一般情况下，离泵、阀门等较远的地方，仪表指示比较平稳，波动较少：
    (4)测量双相流体时，应选择不易引起相分离的地方；
    (5)对于聚四氟乙烯衬里的传感器，应避免安装在负压管道和有可能产生瞬间负压的地方；
    (6)要避免容易产生液俸电导率不均匀的场所，如添加液的电导率与基液不同，加液点最好设在传感器下游。
    直管段长度要求
    根据经典理论，传感器测量管内流速分布为轴对称时，电磁流量计的测量准确度不受流速分布的影响。
    工艺管道中的弯管、阀门等都会引起流动畸变、二次流或漩涡，破坏了原有充分发展的流速分布状况。要让流体恢复其轴对称的流速分布，需要相当长度直管段，或在流量传感器前安置流动调整器。
    小口径电磁流量计传感器和有些中口径传感器从电松中心到测量管进口端距离(L)已相当丁几倍直径(D)长的直管段，这样即使传感器进口端前的流体流动是非轴对称流，测量也不会受什么影响。但是，随着仪表口径的增大及传感器结构的改进，L/D值愈来愈小．传感器测量管本身组成的直管段已不足以使非轴对称流“对称化”。所以，电磁流量传感器有上游置直管段的要求。

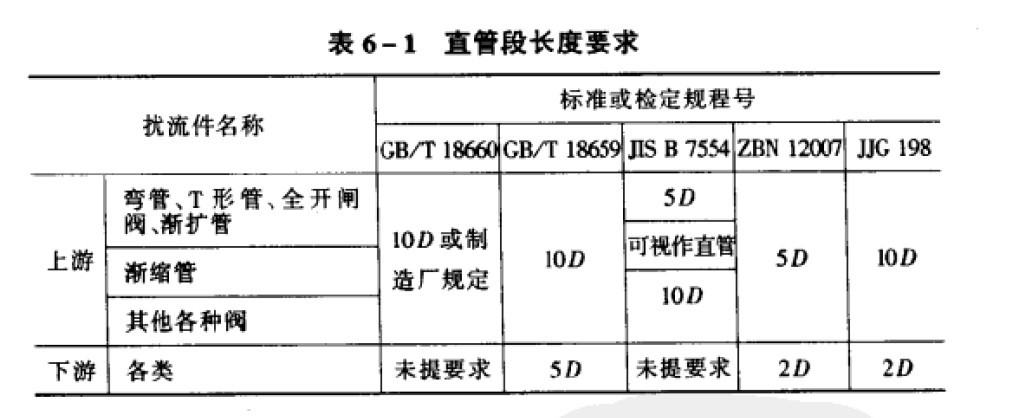

    各标准或检定规程所提出的上下游直管长度亦不一致，忙总如表6-1。大部分均比通常仪表制造厂提出的要求高，这是为了保证达到0.5级精度等级仪表的要求

    国际标准IS0 6817是使用电磁流量计的标准，该标准认为对任何类型流动扰动至少应有10D的直管，精度才能保证不超过1qo。IS0 9104和JJG 198是为评定电磁流量计性能提出的文件。JIS B 7554是日本工业规格电磁流量计标准。表6-1所列JJG 198的直管段长度是为精度0.5级及以上的仪表而设定的。

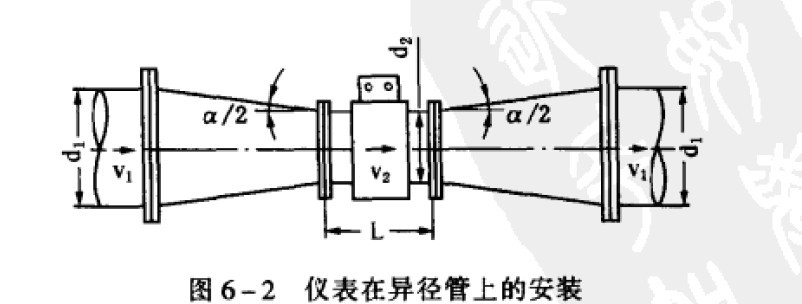

    JIS B 7554-1993提出常用的传感器上游侧直管段的布置如图6-1。在传感器口径与工艺管道口径不一致时，可采用异径管过渡。如图6-2。
    当管道内流速较低，特别是大口径管道通常流速偏低，有时为满足仪表对流速范围的要求，在仪表部位局部提高流速，即选择电磁流量计传感器口径小于工艺管道口径，在传感器的前后加接异径管,而渐缩管可看作直管段

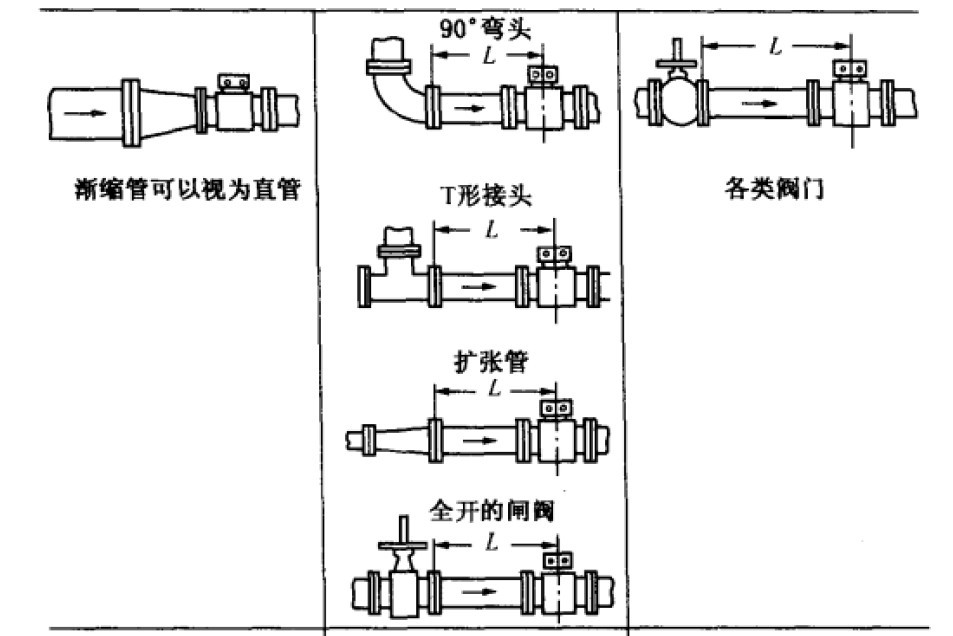

    图6—I  对传感器上游嘲直臂段的要求
    加装异径管会产生压力损失。电磁流量计总的压力损失由三部分组成：渐缩管中的压力损失、渐扩管中的压力损失和传感器测量管中的压力损失。
