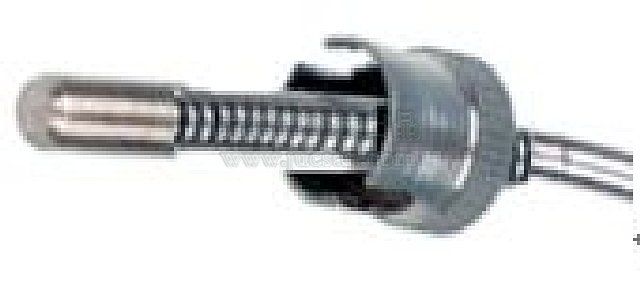

端面热电偶
关键字：HL专业生产的HL-WRNM、HL-WREM系列端面热电偶，端面热电偶 |
.jpg)
淮安华立仪表专业生产端面热电偶,我们为顾客提供选型方案，完善的售后服务。"为客户节省成本，创造最大化的价值，和客户实现双赢。"是我们的宗旨，期待与您的合作！
产品概述：
HL专业生产的HL-WRNM、HL-WREM系列端面热电偶元件由特殊处理的丝材绕制，紧巾在温度计前端，与一般轴向热电偶相比，端面热电偶能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。它的制作方法很多，品种形式多样，HL专业生产的 HL-WRNM、HL-WREM系列端面热电偶适合于电厂汽轮机及电机轴瓦或其它机体表面测温。有的端面热电阻安装时由于它的引线与电阻元件是相连的，所以要将引线与端面热电阻同步转动，这样才确保端面热电阻在安装中不被人为损坏，但是实际安装过程中难免出现这种情况。由于这种情况的出现，HL专业生产的HL-WRNM、HL-WREM系列端面热电偶加大科研力度研制成功特殊的端面热电阻，这种端面热电阻在安装时只需要拧外端的螺丝就可以了，不需要引线与端面热电阻同步转动。
测量范围和允差：
| 名称 |
测温范围℃ |
允许偏差△t℃ |
分度号 |
| 端面铜电阻 |
-50-100 |
±(0.3+6.0×10-3|t|) |
Cu50 (G)或Cu100 |
| 端面铂电阻 |
-150-200 |
B级：±(0.30+0.005|t|) |
Pt100 |
型号规格：
|
号
|
分度号
|
测温范围 ℃
|
热响应时间 t0.5s
|
保护管材料
|
|
HL-WREM-201B
|
E
|
0-400
|
‹5
|
1Cr18Ni9Ti
|
|
HL-WRNM-
201B
|
K
|
0-400
|
‹5
|
1Cr18Ni9Ti
|
|
规格
|
连接螺栓
|
|
总长 Lmm
|
保护管/mm
|
|
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35 或 70
|
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
注:订货须写明:1)产品名称及型号
2)总和置深
3)分度号打“＊”表示特殊规格订货
技术参数：
感温元件0℃时的电阻值(R100)和它在0℃时的电阻R0
分度号Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω(B级)
其中:R0为元件在0℃时的电阻值。
|
产品外形及结构图如下所示：
|
产品型号
|
产品外形图
|
产品外形结构图
|
|
WZCM-201A
WZPM-201A
|
|
|
|
型号
|
分度号
|
测量范围
|
热响应时间
|
规格
|
导线长度L(mm)
|
|
WZCM-201A
|
Cu50
|
-50～150℃
|
＜15S
|
直径D=7mm 螺纹M=M8×0.75
|
L=1000 L=3000
L=5000
|
|
WZPM-201A
|
Pt100、Pt500、Pt1000
|
-150～300℃
|
＜10S
|
直径D=7mm 螺纹M=M10×1
|
|
型号及说明
|
产品型号
|
产品外形图
|
产品外形结构图
|
|
WZPM-201B
|
|
|
|
分度号
|
测量范围
|
热响应时间
|
导线长度L(mm)
|
|
Pt100、Pt500、Pt1000
|
-150～300℃
|
＜10S
|
L=1000、3000、5000
|
|
产品型号
|
产品外形图
|
产品外形结构图
|
|
WZPM-201C
|
|
|
|
分度号
|
测量范围
|
热响应时间
|
导线长度L(mm)
|
|
Pt100、Pt500、Pt1000
|
-150～300℃
|
＜10S
|
L=1000、3000、5000
|
|
|
接线端子说明：
|
端面热电阻产品选型
|
|
WZPM-201
|
|
铂热电阻
|
|
WZCM-201
|
|
铜热电阻
|
|
|
口
|
A=类型A B=类型B C=类型C
|
热电阻类型
|
|
|
P口
|
0=Pt100 1=Pt1000 5=Pt500
|
传感器规格
|
|
T口
|
0=0～80 1=-50～100 2=-50～150 3=-50～200 9=指定
|
温度范围(℃)
|
|
|
口
|
A=A级 B=B级
|
传感器精度
|
|
|
C口
|
1=SUS321 4=SUS304 9=指定
|
保护管材质
|
|
|
L口
|
1=1000 3=3000 5=5000 9=指定
|
引线长度(mm)
|
|
X口
|
2=两线制 3=三线制 4=四线制
|
引出线
|
| |
口
|
1=聚氯乙烯PVC（-20～80℃）分无屏蔽和有屏蔽
2=硅胶橡（-60～150℃）无屏蔽层
3= 四氟绕包（-50～250℃）带屏蔽
|
引线材质
|
|
口
|
0=无屏蔽层（默认） 1=有屏蔽层
|
是否屏蔽层
|
|
口
|
0=无 1=镀锡 2=U端子 3=针式端子 9=指定
|
导线末端要求
|
|
Q口
|
0=无 9=指定
|
特殊要求
|
|
说明：对于用户指定的参数，直接以数字或文字标注出来即可。
选型举例：如选取类型为A的端面热电阻， Pt100 温度0～80℃，A级，材质 SUS321导线长度6000mm，三线制聚氯乙烯引线，其它要求无。 产品型号：WZPM-201A P0T0A C1L9 X31 (L=6000)
|
|
|
| |
