  淮安华立仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 天然气流量计

天然气流量计
关键字:天然气流量计,气体涡轮流量计,旋进漩涡流量计

天然气流量计

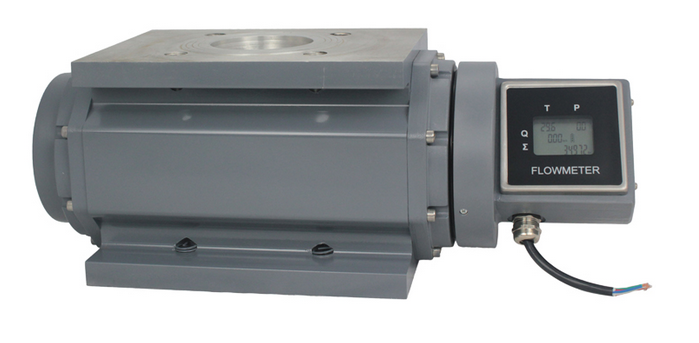

淮安华立仪表有限公司专业生产用于测量天然气的流量计,专用于贸易积算用的罗茨流量计,由于他的起始量小,精度和重复性高得到客户的认可。



天然气流量计的工作原理



罗茨流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。

当被测流体流经流量计时,流体的动压力使进出口间形成一个差压而推动腰轮旋转

当流体推动D2轴上腰轮反时针方向转动时,图1A,与之相连的驱动齿轮带动D1铀上的腰轮顺时针转动,转动90o后成为图1C状态,上边的腰轮受流体推动顾时针转动,驱动齿轮带动下边腰轮反时针旋转,腰轮旋转360o时,有四倍于计量室有效容积的流体排出流量计。这样,两个腰轮交换驱动旋转,随着腰轮的转动,流体经由计量室不断排出流量计。腰轮每转一圈排出的流体体积是一个固定值,即排出量与腰轮轴转数成正比,通过腰轮轴及其它传动机构,将旋转的次数减速后传递到积算显示部分。正是腰轮流量计的这种工作原理决定了这种流量计只要计量室内部配合间隙设计、组装合理,它就会有较高的精度和较低的启步流量,这一特性在民用小区燃气计量中极为重要,它既满足了居民正常用气时的计量精度,又克服了其它类型流量汁对居民用气低峰时微小气量的无能为力。



天然气流量计的工作特点:



精确度高,重复性好。内部转子经精密加工和平衡测试,无接触旋转,良好的油润滑,确保流量计精度不变,工作寿命长。

流量计前后不需要直管段,可以安装在环境狭窄的场合。

始动流量小,量程比宽,适合于计量符合变动大的气体流量。

计量精确度不受压力和流量变化的影响,性能稳定,寿命长。

通用性好,所有罗茨流量传感器均可使用通用的附件。

配置RS-485通讯接口和IC卡专用信号集中器配套,并可通过GPRS/CDMAinternet、电话网络组成远程数据采集机监控系统,便于数据的集中采集和实时管理。

电路采用表贴安装工艺,结构紧凑、抗干扰能力强、可靠性高。

采用高性能微处理器和现代数字滤波技术,软件功能强大,性能优越。

采用浮点运算和五段仪表系数自动修正,并有故障自诊断和报警功能。

采用微功耗高新技术,内、外电源供电工作,整机功耗低,仅凭一节2#3.6VDC锂电池供电,可连续工作五年以上。

就地显示流量值,并带多种信号输出功能。

采用高对比度的液晶显示器,可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池用量百分量,并带中文提示符。

具有实时数据存储功能,防爆标志为ExibllCT4

流量计外壳保护等级为IP65



天然气流量计的技术指标:



环境温度:-30℃-+60℃ 介质温度:-20℃-+250℃

相对湿度:5%-95% 大气压力:70Pa-106kPa

公称通径:DN25-DN600,如有特殊要求,可提供更大口径的流量计。

流量范围:1-10000m3/h

公称压力:0-4Mpa,如有特殊要求,可提供更大压力的流量计。

重复性:优于 0.3%

准确度:±1.0%±1.5%

防爆等级:ExiallBT4

防护等级:IP65



下面我们介绍一下旋进漩涡流量计



旋进漩涡流量计工作原理:

流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋型导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大水成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)

HL智能旋进旋涡流量计有如下特点:

★     无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;

★     采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;

★     智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;

★     采用双检测技术可效地提高检测信号强度,并抑制由管线振动引起的干扰;

★     采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;

★     采用EEPROM技术,参数设置方便,可永久保存,并可保存最长达一年的历史数据;

★     转换器可输出频率脉冲、4-20mA模拟信号,并具有RS485接口和HART协议,可直接与微机联网,传输距离可达1.2Km

★     配合本公司的数据采集器,可通过因特网或者电话网络进行远程数据的传输;

★     压力、温度信号为变送器输入方式,互换性强;

★     整机功耗低,可用内电池供电,也可外接电源。

主要技术参数

公称通径DN(mm)

类型*

流量范围(m3/h)

工作压力(MPa)

精确度等级

重复性

20



1.2-1.5



1.6

2.5

4.0

6.3

10

16











1.0

1.5





≤2.5MPa

铝合金



≥4.0MPa

不锈钢





小于基本误差限绝对值1/3

25



2.5-30

32



4.5-60

50

A

10-150

B

6-75

80

28-400

B

18-200

100

A

50-800

B

40-60

150

A

150-2250

1.6

2.5

4.0

B

100-1200

200



360-3600



最后我们介绍一下一款气体涡轮流量计

产品特点:
优质合金涡轮,具有更高的稳流和耐腐蚀作用
进口优质专用轴承,使用寿命长
计量室与通气室隔绝,保证了仪表的安全性
可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pb=101.325KPa,Tb=293.15K)的气体体积累积量;可实时查询温度压力数值
流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达0.6m3/h
智能化仪表系数多点非线性修正
内置式压力、温度传感器,安全性能高、结构紧凑、外形美观
仪表具有防爆及防护功能,防爆标志为ExdⅡBT6ExiaⅡCT6, 防护等级为IP65
系统低功耗工作,一节3.2V10AH锂电池可连续使用3年以上
仪表系数、累计流量值掉电十年不丢
测量范围及工作压力:2(注:表2所示测量范围均为工作状态下流量范围)

型号规格

公称通径(mm

流量范围(m3/h

始动流量(m3/h

工作压力(MPa

安装形式

HLLWQ-25A

25 1"

0.7-7

0.6

4.0

法兰(螺纹)

HLLWQ-25B

1.5-15

1.0

4.0

HLLWQ-25C

3-30

2.0

4.0

HLLWQ-40A

40 1.5"

4-40

2.5

4.0

法兰(螺纹)

HLLWQ-40B

8-80

3

4.0

HLLWQ-50A

50 2"

10-100

3.5

4.0

法兰

HLLWQ-50B

15-150

4

4.0

法兰

HLLWQ-80

80 3"

15-300

4

1.6

法兰

HLLWQ-100

1004"

20-400

5

1.6

法兰

HLLWQ-150

1506"

50-1000

8

1.6

法兰

HLLWQ-200

2008"

100-2000

20

1.6

法兰

HLLWQ-200

25010"

150-3000

30

1.6

法兰

HLLWQ-300

30012"

200-4000

40

1.6

法兰
