保温夹套型金属管浮子流量计
关键字:HL保温夹套型金属管浮子流量计,金属管浮子流量计



华立仪表专业生产保温夹套型金属管浮子流量计,我公司专业提供选型帮助,技术支持以及现场指导!

产品概述:

HL专业生产的保温夹套型金属管浮子流量计用于连续测量封闭管道中液体和气体的体积流量。结构坚固,工作稳定可靠,除就地指示瞬时流量值外还能远传输出信号,适应各种场合的流量测量。因此,广泛应用于流量检测和工业过程控制系统中。



产品原理:

HL专业生产的保温夹套型金属管浮子流量计是基于定压降,变节流面积测量流量的原理。测量部分由下小上大的锥管和能在其中自由上下移动的浮子组成。保温夹套型金属管浮子流量计当流体流过时在浮子前后产生差压,使浮子向上移动。当浮子所受的差压力、重力、浮力平衡时浮子停在某一位置,此位置与流量有相对应的关系。将此位置通过磁耦合的方式传递出来,就可以表示流量的大小了。保温夹套型金属管浮子流量计根据上述测量原理可由测量部分(传感器)、指示器和电转换器组成各种应用的流量计,传感器是由不锈钢制成,以测量介质情况内衬耐腐蚀材料及特种金属,如Ti、Mo2Ti、316L等,以保证正确测量的耐久性和安全性。另外还有夹套型以保证高温介质或易散热的介质测量,还可带阻尼器,以减少震动带来的不利影响。


产品参数:

产品系列 HLLZ--1000 HLLZ--2000
公称通径 DN15 ~ DN150 mm
流量范围 0.06 ~ 150m3/h(水)
范围度 10:1
指示精度 ±2%F.S,特殊±1%F.S
公称压力
(MPa) 标准1.6,  2.5, (GB) (基型DN100~150和耐腐型,高温型,夹套型为1.6)
特殊<10 各种法兰标准(JIS,ANSI,DIN,HGJ,JB)
环境温度  -25℃ --- +60℃
防护等级 IP65
压力损失(KPa) 不大于6.5~18 不大于8.5~20
传感器材料 不锈钢(1Cr18Ni9Ti)或Ti,Mo2Ti,316L高镍基合金,耐腐型内衬四氟塑料
输出信号 现场指示,4~20mA信号,二线制,接点输出
防爆等级 隔爆型dIIBT3 本安 ibIICT5
连接方式 法兰、夹套保温采用¢10×1铜管连接
产品执行标准 JB/T6844—1994《金属管浮子流量计》
被测流体流向 下进上出 下进上侧出



产品系列
JHLZ--1000
JHLZ--2000
公称通径
DN15 ~ DN150 mm
流量范围
0.06 ~ 150m3/h(水)
范围度
10:1
指示精度
±2%F.S,特殊±1%F.S
公称压力
(MPa)
标准1.6,  2.5, (GB) (基型DN100~150和耐腐型,高温型,夹套型为1.6)
特殊<10 各种法兰标准(JIS,ANSI,DIN,HGJ,JB)
环境温度
 -25℃ --- +60℃
防护等级
IP65
压力损失(KPa)
不大于6.5~18
不大于8.5~20
传感器材料
不锈钢(1Cr18Ni9Ti)或Ti,Mo2Ti,316L高镍基合金,耐腐型内衬四氟塑料
输出信号
现场指示,4~20mA信号,二线制,接点输出
防爆等级
隔爆型dIIBT3 本安 ibIICT5
连接方式
法兰、夹套保温采用¢10×1铜管连接
产品执行标准
JB/T6844—1994《金属管浮子流量计》
被测流体流向
下进上出
下进上侧出





耐腐型通径
DN(mm)
普通型通径
DN(mm)
流 量 范 围
最大压力损失
空气m3/h 20
0.101325 MPa
L/h 20
空气(kPa)
水(kPa)
15
15
0.07~0.7
2.5~25
7.1
6.5
0.11~1.1
4.0~40
7.2
6.5
0.18~1.8
6.0~60
7.3
6.6
0.28~2.8
10~100
7.5
6.6
0.40~4.0
16~160
8.0
6.8
0.70~7.0
25~250
10.8
7.2
1.00~10
40~400
10
8.6
25
1.60~16
60~600
14
11.1
25
3.00~30
100~1000
7.7
7
4.50~45
160~1600
8.8
8
7.00~70
250~2500
12
10.8
50
11~110
400~4000
19
15.8
50
18~180
600~6000
8.6
8.1
25~250
1000~10000
10.4
11
80
40~400
1600~16000
15.6
17
80
75~750
2500~25000

8.1
100
100~1000
4000~40000

9.5
100
150~1500
6000~60000

10
150
125

8000~80000




100000~1000000



150

15000~150000





HL保温夹套型金属管浮子流量计选型表:



JHLZ—
金属管浮子流量计

代号
指示器
Z
基本型指示器
D
远传型指示器

代号
公称通径
-15
DN15
-25
DN25
-40
DN40
-50
DN50
-80
DN80
-100
DN100
-150
DN150

代号
结构形式
/
下进上出
H1
左进右出
H2
右进左出
AA
侧进侧出
LA
底进侧出
S
螺纹连接
M
快速接头连接

代号
本体材质
R1
321不锈钢
R4
304不锈钢
R6
316不锈钢
R6L
316L不锈钢
Hc4
哈C合金
Ti
F
内衬F46(PTFE)

代号
指示器类型
M7
线性指示器
M9
非线性指示器(就地指针显示瞬时流量)

代号
组合功能
01
24VDC;远传4-20mA标准电流信号
02
24VDC;远传4-20mA;现场LCD显示瞬时累计流量
03
现场锂电池供电;LCD显示瞬时及累计流量
K1
带一上线报警点信号
K2
带下上线报警点信号
K12
带一上线和一下线报警点信号

代号
防爆类型
Ex
本安防爆
Exd
隔爆

代号
测量介质分类
L
液体
G
气体

代号
增加功能
T
测量管带有保温/隔热夹套
HT
测量介质温度大于120°高温





/oledit/UploadFile/20097/2009727165330177.jpg
/oledit/UploadFile/20097/2009727165332625.jpg

/oledit/UploadFile/20097/2009727165333265.jpg

/oledit/UploadFile/20097/2009727165334681.jpg
夹套连接法兰标准为:GB/T9119 PN1.6 DN15



如何正确安装:

流量计垂直安装,流量计中心线与铅垂线的夹角不超过5°,在流量计的上游须保证五倍公称通径的入口直管段,下游保证250mm出口直管段。如果介质中含有固体杂质,应在流量计上游加装过滤器;如果介质中含有铁磁性物质,应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产,建议安装旁通管路。为了避免由于管道引起的流量计变形,安装法兰必须与仪表同轴并且相互平行,并适当地支撑管道以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游。用于测量气体时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作。
/oledit/UploadFile/20097/2009727165336164.jpg
/oledit/UploadFile/20097/2009727165338325.jpg
附件:
    可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒,以最大限度地减小压力损失,每个磁棒均由PTFE聚四氟乙稀包裹,防止介质的腐蚀。

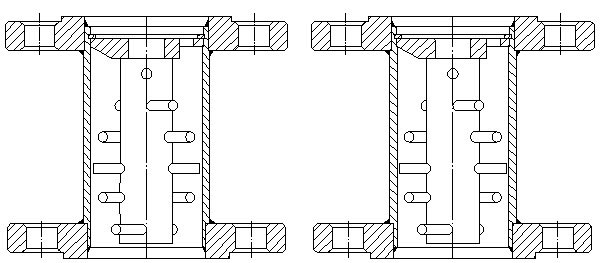

    磁过滤器的结构见图:
/oledit/UploadFile/20097/2009727165339491.jpg
               磁过滤器结构                                                                     衬PTFE磁过滤器结构

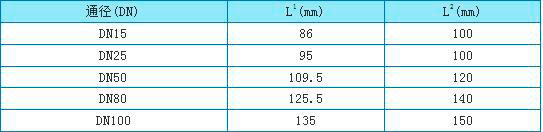

注意事项:
    1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
    2.被测流体无腐蚀性选用普通型,有腐蚀性选用耐腐型。
    3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正,制作特殊的流量标尺。
    4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计,请来公司或来函与销售部联系。
