文丘里管流量计的安装要求
  临界流文丘里喷嘴适用于在下列两种情况下安装：
    (1)临界流文丘里喷嘴的上游管线为圆形横截面管线。
    (2)可以认为临界流文丘里喷嘴或成组安装的一套临界流文丘里喷嘴的上游是一个大空间。
    在(1)的情况下，临界流文丘里喷嘴应安装在上游管线为圆形直管道的系统中。
    在(2)的情况下，临界流文丘里喷嘴适合安装在上游是一个大空间的系统中。
    在这两种情况中，临界流文丘里喷嘴的上游都不应存在旋涡。在喷嘴上游存在管线的场合下，可在喷嘴人口平面上游/1>5D距离处安装如图5- 11所示的整直器，以确保无旋涡的条件，也可采用已获型式批准、具有同等或更佳性能的任何其他类型的流动调整器。

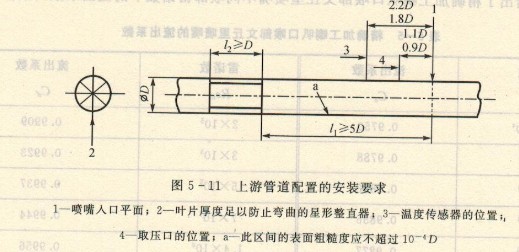

    图5 11上游管道配置的安装要求
    一次装置可安装在圆形直管道中，圆形管道与临界流文丘里喷嘴中心线的同轴度应保持在±0. 02D之内。临界流文丘里喷嘴上游3D以内人口管道的圆度偏差应不超过o．OID，且其算术平均粗糙度Ra应不超过10-4D。人口管道的直径最小应为4d（口≤o．25）。


当上游安装条件受到限制不能满足上述要求时，建议进行专门的测试，以了解安装条件对流量测量不确定度的影响，和（或）安装条件对首次检定确定流出系数Cd，的影响。本标准给出了在p>o. 25条件下计算质量流量的修正方法。

2．上游大空间
    如果距一次装置轴线或一次装置人口平面，见JJG 620-2008[本节“结构型式”中1．喇叭形喉部文丘里喷嘴中(1)所述，或见2．圆筒形喉部临界流文丘里喷嘴]所述的5d之内无管
壁存在，则可以认为一次装置的上游是一个大空间。在上游大空间情况下或对于大流量，可以使用多个J临界流文丘里喷嘴。

3．下潞要求
除了应不妨碍临界流文丘里喷嘴达到临界流外，对出口管道并无其他要求。

4．排泄孔
    管道可配备必要的排泄孔，以排泄某些应用场合中可能集聚的冷凝水或其他杂质。在测量流量时，应无流体通过这些排泄孔。如果需要有排泄孔，它们应设置在喷嘴上游管壁取压口的上游。排泄孔的直径宜小于o．06D.排泄孔到上游管壁取压口平面的轴向距离应大于D，而且排泄孔应设置在不同于管壁取压口轴向平面的另一轴向平面上。


测量时，上游和喉部的流动应为单相流且无冷凝，所有内表面必须保持清洁从而保持其表面光洁度。
