插入式涡街流量计选型和安装要求

  插入式涡街流量传感器一般在大口径（DN300～DN1500）时选用。外型结构有两种，即断流插入式和不断流插入式,断

流插入式是指在管道中没有介质流动的情况下进行拆卸、维修和安装，不断流插入式是指可以在管道中介质正常流动的情

况下进行拆卸、维修和安装，用户可根据现场的要求及情况自已选定。

  插入式涡街流量计工作原理

  LUCB型涡街流量传感器是以卡门和斯特罗哈尔有关旋涡的产生和旋涡与流量关系的理论为依据来测量蒸汽、气体及低粘

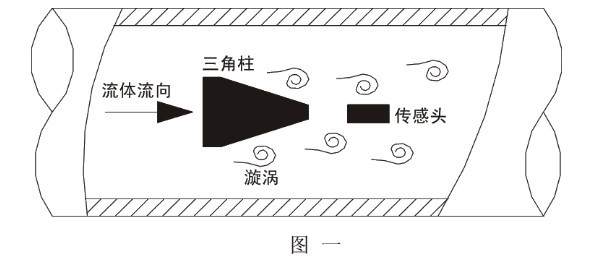

度液体的流量的。如图一所示，在表体中垂直插入一根三角柱即旋涡的发生体，当表体中有介质流过时，在三角柱的后面

交替产生方向相反有规则的卡门旋涡，其旋涡的分离频率F与介质的流动速度V成正比。通过传感头检测出旋涡的个数，就

可以测算出流体流速，再根据表体口径计算出被测介质的体积流量。

  插入式涡街流量计安装要求

  不断流插入式传感器可在不断流的情况下拆装。拆卸时，首先切断放大器电源，然后松开丝杠两个下锁紧螺母，转动丝

杆将测量头移至球阀上部空腔内，关闭球阀，拆除球阀上端法兰固定螺栓，将传感器拆下。安装时，首先将球阀上端法兰

固定螺栓紧固好，然后转动丝杆将测量头移至管道中心位置，紧固丝杠两个下锁紧螺母即可

  传感器安装时，需在工艺管道上开φ108mm孔，其中心线必须与管道中心线垂直相交，将基座(由厂方提供)焊接在管道的

开孔的位置上，焊接时要保证基座高度为95mm

将传感器测量头置于已焊好的基座内，注意传感器箭头方向与介质流动方向一致，切勿装反。用螺栓将传感器与基座紧固

好即可。

 不断流插入式传感器的插入深度（公称管道半径与用户管道壁厚δ之和，允许误差±0.05D）出厂前已调好,安装前应确认。
