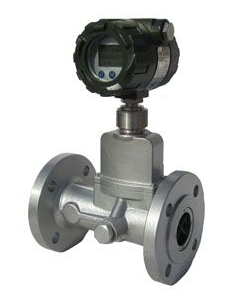

智能旋进旋涡流量计产品主要特点
◆内置式压力、温度、流量传感器、安全性能高、结构紧凑、外 形美观。
◆大屏幕LCD显示温度、压力、瞬间流量、累积流量和电池容量，显示清晰直观，读数方便。
◆精度：1. O%F．S、1.5%F．S。
◆表头可1 8 0度随意旋转、安装方便。
◆壳体有不锈钢和铝合金供选择。
◆采用新型信号处理放大器、独特的滤波技术、独特的双传感器技术和电路处理技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
◆特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久性保存。
◆整机功耗极低，能凭内电池长期供电运行，是理想的无需外电源就地显示仪表、
◆集温度、压力、流量计传感器和流量计算机于一体，可对被测气体温度、压力和压缩因子自动跟踪修正，直接测量气体的标准体积流量和总量。
◆防盗功能可靠，具有多级密码保护，防止改动参数。
◆最大承受压力高达6.4MPa，具有频率输出、4—20mA电流信号输出功能。

◆广泛应用于是有、化工、冶金、煤炭等行业各种气体计量。
◆测量口径：DN25、DN32、DN50、DN80、DN100、DN150、DN200。





智能旋进旋涡流量计主要用途
1.旋涡发生体
用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体收缩段前部，强迫流体产生强烈的漩涡流。
2. 壳体
本身带有法兰，并有一定形状的流体通道，根据不同的工作压力，壳体材料可采用铸铝合金或不锈钢。
3. 智能流量计积算仪
由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。
4. 温度传感器
以Pt100铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
5. 压力传感器
以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。
6. 压电晶体传感器
安装在靠近壳体扩张段的喉部，可检测出漩涡进动的频率信号。
7. 消旋器
固定在壳体出口段，其作用是消除旋涡流，以减小对下游仪表性能的影响。

智能旋进旋涡流量计防爆场所安装要求
流量计应有可靠的接地，防爆接地不应与强电系统的保护接地共用。
现场测试电源时，不允许使用交流电源接地。
在任何情况下，用户不得自行更改防爆电路、元器件和防爆型式。
必须先切断外接电源再打开转换器盖子。


智能旋进旋涡流量计产品选型

代号	口径	流量范围m3/h
HL-LUX-25	DN25	2．5～30
HL-LUX-32	DN32	4．5～60
HL-LUX-50	DN50	10～150
HL-LUX-80	DN80	28～400
HL-LUX-100	DN100	50～800
HL-LUX-150	DN150	150～2250
HL-LUX-200	DN200	360～3600
	代号	功能1
	N	无温压补偿
	Y	带温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	功能2
			E1	1.0级
			E2	1．5级
			T	常温
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	内部3.6V供电
			D2	DC24V供电
			B1	不锈钢
			B2	铝合金

1、用户订购本品时要注意根据管道公称直径、流量范围、公称压力、介质最大压力、介质温度范围、环境条件选择合适的规格，在危险场所所使用的必须注明防爆等级要求。
2、流量计一般为基本型，带工况脉冲输出和RS48通讯接口，若需其他附件输出功能，请在订货时注明。
3、配套产品：可配套流量积算仪通过RS485接口实现异地（距离≤120m）显示。
