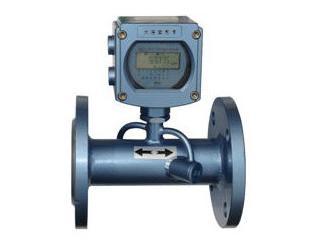

管道式超声波流量计说明

1.结构紧凑、坚固,精度高

2.有4～20mA或0～20m输出,可带RS-232通讯或RS-485通讯

3.OTC输出正、负、净累积流量脉冲信号或瞬时流量频率信号

4.有声音报警提示功能,自动记忆前64日，前64个月，前5年的累积流量

5.可输入5路模拟电流信号

6.全中文液晶显示瞬时流量及正、负、净累积流量、流速、时间、模拟输入等数据

7.继电器可输出近20种源信号

产品介绍：

管道式超声波流量计采用超声波时差原理来计量圆管内液体的流量。富士达公司生厂的超声波水表采用工业级电子元器件，依靠电池供电，无机械转动，无磨损，无压力损失，是一种全电子的工业用水表。超声波水表具有精度高、可靠性好、价格低、使用寿命长等优点。可完全替代其它类型的水表。

【管道式超声波流量计简要说明】
极低的始动流量，最低可测流速达0.01m/s
超低功耗设计，功耗小于0.00055W
电池供电可连续工作6～10年
采用超声波传感器，无机械转动部分，10年免维护设计
双向流量均可测量
测量管段模具铸造，保证无泄漏
测量精度±1%、±2%、±3%可选

【管道式超声波流量计技术参数】
测量原理：超声波时差原理，采用低电压多脉冲发射电路，双平衡抑制噪声接收电路。
测量介质：水及其它液体，悬浮物含量<10g/l，粒径<1㎜，液体充满管道。
管径范围：DN15-1000mm全系列不同管径用户可选
管段长度：按普通水表规格尺寸设计
测量周期：默认3秒，1～31秒用户可选。
适用温度：环境温度-40℃～80℃（LCD显示器-25℃～60℃）
精确度：±1%、±2%、±3%可选
重复性精度：优于±0.5%
传感器：高温耐磨陶瓷传感器，适用介质流体温度-40℃～160℃
防护等级：IP68，压铸铝仪表壳，水下2米正常工作
接口输出：RS232、RS485标准配置，4-20mA、M-BUS、GPRS、CDMA、GSM短消息可选配。
供电方式：单节3.6V锂电池可工作6年，选配电池可工作十年以上，电压2.6V时工作正常工作
                  有源4-20mA供电（两线制），无需电池即可正常工作
                  RS232输出时主机切电工作，无需电池即可正常工作
                  RS485输出时需要外加5V电源，无需电池即可正常工作

特点
适用液体介质： 水，酸碱液,油类等单一均匀稳定的流体，浊度小于10000ppm，粒径小于1mm

适用介质温度： 温度:0℃～160℃功能：正反向双向计量，可计量正、负、净累积流量；压力：≤1.6MPa

环境温/湿度： 主机-30℃～+80℃;传感器-40℃～+160℃，传感器可浸水工作，水深小于3m适用管径：DN10mm～DN1000mm

直管段要求： 上游>10D，下游>5D 距泵出口>30D(D:管径)

流速范围： 0～±30m/s

精度等级： 优于1%

重 复 性： 优于0.5%
