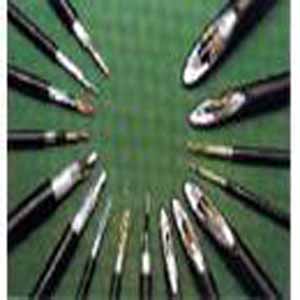

HL系列船用射频电缆详细介绍

产品说明:
船用射频电缆适用于各种河海船舶及海上石油平台等各种水上建筑物，连接高平频号和对地不对称的调频信号设备，如用作无线电和雷达设备的连接。

一、船用射频电缆生产执行标准：JB/T8143.1~3-1995。

二、型号、名称如下表 型 号 名 称 CSYV 铜导体实芯聚乙烯绝缘聚氯乙烯外套船用同轴射频电缆 CSYY90 铜导体实芯聚乙烯绝缘聚氯乙烯外套内套裸钢丝编织铠装船用同轴射频电缆 CSFF 镀银铜导体聚四氟乙烯绝缘聚四氟乙烯护套玻璃编织护层船用同轴射频电缆

三、使用特性：额定阻抗50Ω，如下表 规 格 电容(pf/m) 速比 最大交流电压(KV)峰值 最大脉冲电压(KV)峰值 弯曲半径mm 弯曲温度 ℃ 室内 室外 50-7-2 50-7-6 50-12-1 50-17-2 50-17-3 100 100 100 100 100 0.66 0.66 0.66 0.66 0.66 6.5 6.5 19.5 15 15 13 13 19 30 30 5D① 10D① -40 注：①D—电缆外径

四、交货要求： 1、实芯聚乙烯绝缘电缆不小于100米，短段不小于10米； 2、实芯聚四氟乙烯绝缘电缆不小于45米，短段不小于3米； 3、短段电缆交货数量不超过交货长度的15%； 4、根据双方协议，可以任何长度的电缆交货；长度计量误差应不超过±0.5%。
