  淮安华立仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 质量流量计

质量流量计
关键字:质量流量计





一、概述
          H-KSL系列质量流量计是一款新型的流量测量仪表,直接获得各种介质在复杂环境条件下精确地流量值和密度值,不需要经过中间参数的转换,避免因中间转换产生的测量误差,从而实现精准测量.

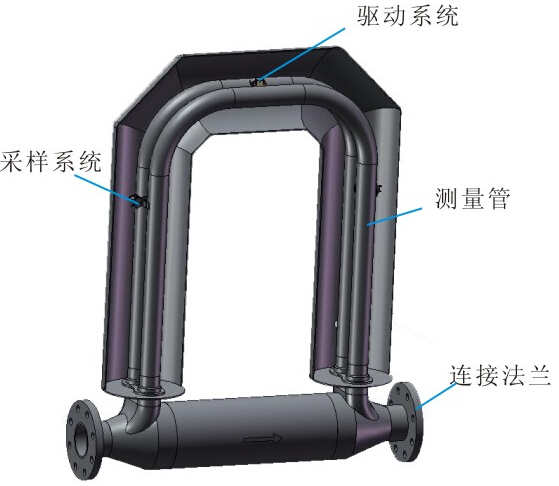

 二、测量原理

在一个处于旋转系内的质点作离开和朝向旋转中心的运动时,会产生一惯性力。 当质量为(δm的质点以匀速u在一个围绕旋转轴P以角速度ω旋转的管道内轴向移动时,这个质点会获得两个加速度分量:
(1)法向加速度ar(向心加速度),其值等于ω2r,方向指向P轴。
(2)切向加速度at(科里奥利加速度),其值等于2ωu,方向与ar垂直,正方向符合右手定则。
为了使质点具有科里奥利加速度at,需在at的方向上加一个大小等于2ωuδm的力,这个力来自管道壁面。反作用于管道壁面上的力就是流体施加在管道上的科里奥利力Fc。
方向与αt相反。
在过程工业应用中,要使流体通过的管道围绕P轴以角速度ω旋转显然是不切合实际的。这也是早期的质量流量计始终未能走出实验室的根本原因。经过几十 年的探索,人们终于发现,使管道绕P轴以一定频率上下振动,也能使管道受到科里奥利力的作用。而且,当充满流体的管道以等于或接近于其自振频率振动时,维持管道振动所需的驱动力是很小的。从而从根本上解决了CMF的结构问题。为CMF的迅速商用化打下了基础。

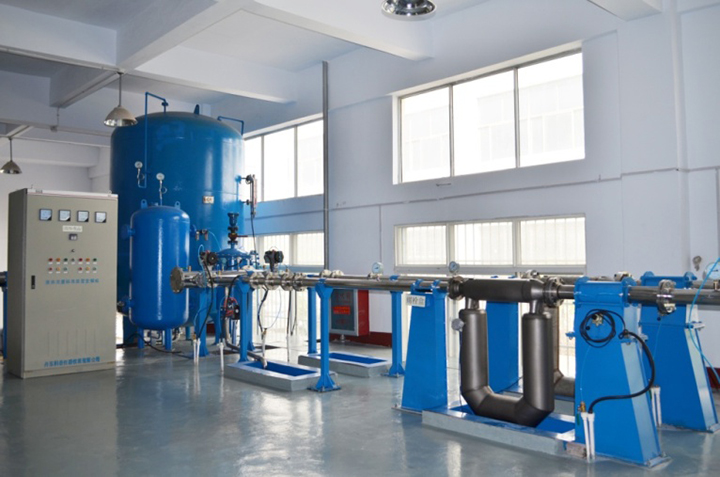

三、标定系统

拥有标定系统——精度达到0.03%



注:标定系统的关键部件全部采用原装进口最优设备:
1、称重仪表——梅特勒托利多公司最高精度电子称,保证检定精度;
2、水泵——格兰富变频控制水泵,保证流速稳定。




标定系统

淮安华立

其他厂家

检定精度

0.03%

0.05%

最高流速

10m/s

7~8m/s



四、与精度有关的技术指标
质量流量计测量

技术特点:
智能型,背景光显示,直接测量液体、气体质量流量,可选瞬时、累积、介质密度及温度值。
技术数据:
测量管径: DN15~DN250
测量精度: ±0.2%
流速范围: 0~21t/h至0~1500t/h
工作压力: 2.5~6.4MP
输出信号: 4~20mA、RS485通讯
防爆等级: 本安

量程比

100:1

20:1

10:1

2:1

1:1

精度(±%)⑴

0.5

0.25

0.1

0.1

0.1

压降(Mpa)

~0

0.001

0.005

0.093

0.25

(1)精度为实际测量精度,由于《JJG1038-2008科里奥利质量流量计》最高精度为0.15级,相关证书和资质只能为0.15

密度性能指标(液体)

误差⑴

±0.001g/cm3

±1kg/m3

重复性

±0.0005g/cm3

±0.5kg/m3

测量范围

0.2~3.0g/cm3

200~3000kg/m3

(1)误差包括重复性、线性度以及滞后的组合效应。±0.001g/cm3密度误差是基于水在20℃和0.1~0.2Mpa条件下得出的。在不同的操作条件下,可能导致精度下降。

温度性能指标

误差

±0.2℃

重复性

±0.1℃

温度限制⑵

温度范围-40~204℃

(2)安装在危险场所的,由防爆认证界定温度适用范围。



温度显示范围

-50~240℃

Pt100测温

过程介质温度

一体

-40~125℃

分体

-40~204℃

环境温度

工作温度

-40~55℃

存储温度

-40~70℃





通用技术指标
电源变化
当交流供电在220V±10%、50Hz±5%变化,或直流供电在24V±5%变化时,质量流量计的示值无变化。

耐压及密封性
对流量计受压部位进行耐压强度试验,试验介质为水,试验压力为1.5倍公称压力,历时5min,各连接处五渗透、无泄漏。

输出信号和集成

脉冲输出

输出范围

(0 ~ 10) KHz

基本误差

±0.005%

温度影响

±0.001% / ℃

注:有源频率输出可以被组态为表示质量流量、体积流量或密度。

电流输出

输出范围

(4 ~ 20) mA

基本误差

0.1% FS

温度影响

±0.01% / ℃

注:外部取样电阻应在 (250 ~ 600) Ω之间

(4~20)mA无源电流输出,可以被组态为表示质量流量、体积流量或密度。


数字通信
RS485接口,Modbus通信协议,波特率可选:1200、2400、4800、9600。可多机通信和总线连接。

功耗
BPM-A变送器最大功率为6.6W。

安全与防护
防爆标志

防爆标志

防爆

传感器

Exib II BT1~T6 Gb

变送器

Ex d [ib] II BT4 Gb

防爆性能符合GB3836.1-2010、GB3836.3-2010、GB3836.4-2010。
应用场合:适用于爆炸性危险场所1区、2区,设备类别IIB,向下兼容IIA,温度组别T1~T6。
注:传感器和变送器分体或一体安装不影响防爆性能。

注:传感器和变送器分体或一体安装不影响防爆性能。

防护

传感器

IP67

变送器

IP65

结构材料

接液部件

测量管

022Cr17Ni12Mo2(316L)

分流器

022Cr17Ni12Mo2(316L)

法兰

022Cr17Ni12Mo2(316L)

外壳

传感器

06Cr19Ni10(304)

变送器

铸造铝合金(ADC12)

接线盒

铸造铝合金(ADC12)

依据《GB/T 20878-2007不锈钢和耐热钢 牌号及化学成分》。

安装注意事项

H系列传感器安装方式
水平安装——下装
适用介质:液体,一般采用外壳朝下安装传感器,避免空气聚积在传感器振动测量管内,从而达到准确测量质量流量的目的;

水平安装——上装
适用介质:气体,一般采用外壳朝上安装传感器,避免冷凝液聚积在传感器振动测量管内;

旗式安装——侧装
适用介质:液体或固液混合,一般将传感器安装在垂直管道上,避免微粒聚积在传感器振动测量管内。

质量流量计安装注意事项
安装位置


1)传感器应远离能引起管道机械振动的干扰源,如工艺管线上的泵等;
2)传感器应注意工艺管线由于温度变化引起的伸缩和变形,特别不能安装在工艺管线的膨胀节附近;
3)传感器应远离工业电磁干扰源,如大功率电动机、变压器等;
4)传感器测量管内应保证始终充满液体,且有一定背压,这就要求安装位置应在管道的低端;
5)传感器安装法兰必须与管道法兰同轴连接,保证测量精度无应力安装;
6)传感器的上游、下游应装上断流阀。

减振

1)在安装传感器时,要选择好合适的安装地点,为了消除振动对测量的影响,除了要远离振动源外,为了消除振动对测量的影响,在安装中还要采用支撑杆牢固将支撑管道及阀门的方式固定牢固。支撑杆的下端必须固定在稳固的基础上,上端与管道卡子相配合来支撑固定工艺管道线。(切忌用传感器外壳来支撑传感器及、管道线和、阀门、和泵等。)
2)传感器安装后,其外壳应处于自由悬空状态。

安装尺寸图
图片要求:大方一些,一共3个尺寸图,每个尺寸以1P











质量



体积⑴





kg/h(千克/小时)



l/h(升/小时)

最大质量流量

H300-1(DN25)

20,000

20,000



H300-2(DN40)

40,000

40,000



H300-3(DN50)

60,000

60,000



H300-4DN80)

120,000

120,000



H300-5(DN100)

180,000

180,000











质量流量测量精度⑵

10:1量程比⑶内

±0.15%







10:1量程比外

±(零点稳定度/瞬时流量)×100%











重复性

10:1量程比内

±0.075%







10:1量程比外

±1/2(零点稳定度/瞬时流量)×100%







体积流量误差

全部

±0.2±(零点稳定度/瞬时流量)×100%















kg/h(千克/小时)





零点稳定度⑷

H300-1(DN25)

0.68







H300-2(DN40)

2.18







H300-3(DN50)

2.18







H300-4(DN80)

6.8







H300-5(DN100)

6.8





 (1) 体积流量是以密度为1g/cm3的工艺流体为基准的。对于密度为非 1 g/cm3 的流体,最大体积流 量等于最大质量流量除以流体密度。
(2) 流量精度是以百分比为基准的,它包括重复性,线性度以及滞后的综合效应。除特别说明外,所有液体测量的性能指标是基于水在20 到~25°C 和0.1 到~0.2Mpa下的参考状态下得出的。
(3) 量程比是最大流量与最小流量的比值。
(4) 零点稳定度为无安装应力条件下测得。

  联系方式:13375213166(微信同号)
