1 概述
       腰轮流量计是用于对管道中流量进行连续或间歇测量的高精度计量仪表。它具有精度高、可靠性好、重量轻、寿命长、安装使用方便等特点，是容积式流量计的典型特点。
       腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的精确测量。

2.工作原理
        腰轮流量计又叫罗茨流量计，其结构特征为:在流量计的壳体内有一个计量室.计量室内有一对或两对可以相切旋转的腰轮(由此得名腰轮流量计》.在流量计壳体外面与两个搜轮同轴安装了一对传动齿轮，它们相互啮合使两个搜轮可以相互联动。腰轮流量计的工作原理可以从图中的4个过程来分析。首先在结构上，由腰轮的外轮脚和流量计壳体的内壁面可以组成其有一定容积的“斗”空间.我们称为“计量室”。当有流体通过流量计时，在流量计进出口流体差压的作用下.两腰轮将按正方向旋转。在下图中，由腰轮Q1和壳体形成一封闭的计量室。该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的单个体积。从接轮受力分析可以看出，此时腰轮Q1为主动轮.而Q2所受流体压力相互平衡.不产生旋转力.所以为从动轮。由Q1带动Q2旋转到图中b所示位置时，将计量室中的流体排向流量计出口。从腰轮受力分析可以看出.此时两个腰轮上都产生沿图中箭头方向的旋转力.使两腰轮旋转到图c的位置。此时与a的状态相反.由腰轮Q2与和壳体形成一封闭的计量室.该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的另一单个体积。而且.从腰轮受力分析可以看出，此时腰轮Q2为主动轮，而Q1所受流体压力相互平衡.不产生旋转力，所以为从动轮。由Q2带动以旋转到图d所示位工时.将计量室中的流体又排向流盆计出口。与b的状态一样，此时两个腰轮上都产生沿图中箭头方向的旋转力，使两眼轮继续旋转到图a的位置。到此时.两接轮转子共旋转了180'.有两个计量室的流体一被排向流量计出口。　
    　随着搜轮从状态a到d继续旋转，就不断有流体被侧且元件分隔并从进口送到出口。只要知道计量室空间的容积。和记录腰轮的转动次数N.就可得到通过流盆计的流体体积V.显然，对于腰轮流量计　　V=4Nv (2一2) 　腰轮流量计能用于各种清洁液体的流量测量，尤其适用于油品计量，也可制成测量气体的流量计。它的计最准确度高，可达0.1-0.5级。其主要缺点有:体积大、笨重.压损较大.运行中振动较大等。利用互成45度角的两对腰轮结构,可以大大减小运行中的振动噪声。



3、主要技术性能
*工作压力（MPa）：0.6、1.0、1.6、2.5、4.0
*工作温度（℃）：-10℃～60℃
*介质粘度（mPa.s）：0.6～150
*精确度等级：0.5 0.2
*流量范围（m3/h）
*使用粘度可达2000mPa.S或更高，超过150mPa.S时
*外形及安装尺寸连接法兰标准：JB/T79-82-94

公称通径 DN	液体粘度 3.0~150mpa.s	液体粘度 3.0~150mpa.s	液体粘度 3.0~150mpa.s	液体粘度 3.0~150mpa.s
15	0.25~2.5	0.5~2.5	0.5~2.5	0.83~2.5
20	0.25~2.5	~2.5	0.5~2.5	0.83~2.5
25	0.6~6	1.2~6	1.2~6	2~6
40	1.6~16	3.2~16	3.2~16	5.3~16
50	2.5~25	5~25	5~25	8.3~25
80	6~60	12~60	12~60	20~60
80Ⅱ	12~100	22~100	20~100	33.3~100
100	10~100	20~100	20~100	33.3~100
150	40~200	40~200	100~200	66.7~200
精度等级	0.5		0.2

　　

精确度等级流量范围（ m/h ）公称通径 DN （ mm ）	0.5 级	0.3 级	0.2 级
15	0.5-2.5	0.8-2.5	1-2.5
25	1.2-6	2-6	2.4-6
40	3.2-16	5.3-16	6.4-16
50	5-25	8.3-25	10-25
80	12-60	20-60	24-60
100	20-100	33.3-100	40-100
量程比	5 ： 1	3 ： 1

 4、性能和压力损失曲线

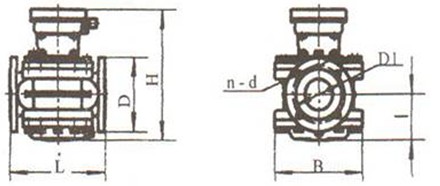

5、外形及安装尺寸




（1）铸铁型腰轮流量计外形尺寸

（2）铸钢型腰轮流量计外形尺寸

（3）铸铝型腰轮流量计外形尺寸与铸铁型腰轮流量计外形尺寸相同。

6、安装使用
*流量计前应安装过滤器，两者表体上箭头指向与流动方向一致。
*当被测液体含有气体时，流量计前应安装气体分离器。
*不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。
*流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计。
*严禁用水校验铸铁、铸钢材质组成的流量计。
*流量计在使用时流量大小不得超过技术要求，流量计正常工作在最大流量70~80%为优。
*被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。
*流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。
*节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。
*严禁使用扫线蒸汽通过流量计。
*在连续使用部门，流量计需加旁通管道。
