  淮安华立仪表有限公司 >> 产品展示 >> 流量仪表系列 >> 微小液体流量计

微小液体流量计
关键字:LT系列微小液体流量计、微小型流量计计、小流量液体流量计

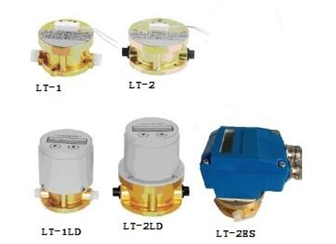

LT系列微小液体流量计
LT系列流量计是国内首次研制成功的新型微小流量计.具有国内先进水平,由于它的流量下限低,量程宽,精度高,结构简单,工作可靠,价格低于同规格的容积式流量计,可直接安装在火车,拖拉机,发电机组,内河或近海航行的船舶中测量各类动力机器的燃油耗量,及各种较重液体的装卸计量和管道过液计量,是液料考核管理的最佳仪表,有利于节能工作的深入开展.是目前最理想的可在量大面广的交通工具上应用的油耗表,深受能源计量部门,科研部门,交通部门.车船制造厂及各用液厂家的欢迎。



流量计由壳体,容盖机构等部分组成.计数机构完全与油液隔离靠磁性传动,当仪表接入管路并有燃油流过时,进出口两侧的压力差将推动容盖作回转动作,此时与容盖相连接的磁性耦合器也随之转动,由于容盖的转数正比于流过仪表的油量,因此计数机构所计下的容盖转数即流过仪表的油量的倍数.

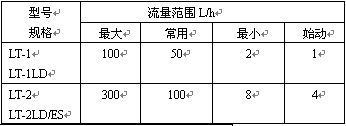

一、 型号流量范围

外形尺寸(mm)

尺寸
型号
流量计本体连接方式
LT-1
60
60
40
G1/8"内螺纹连接
LT-1LD
60
60
100
G1/8"内螺纹连接
LT-2
73
73
45
G1/4"内螺纹连接
LT-2LD/ES
73
73
100
G1/4"内螺纹连接

出厂标配1/2"外螺纹连接过滤器接头。
油品杂质较多的必须加配标准精细过滤器!
过滤器接头
过滤器接头内部装了不锈钢过滤网,可以防止油品中杂质进入流量计腔内堵塞仪表,过滤网由孔用弹性档圈固定,方便清洗和拆卸.



需根据油品情况定期清洗过滤网.
显示表头操作说明
l          LD液晶表头可显示三个界面分别是:累积流量界面.瞬时流量界面.单次流量界面.三个界面之间可通过”Æ”键循环切换.如图:
l          任何按键操作都会让背光点亮,10秒按键没操作自动熄灭。.
l          电池电量提醒功能:当电量过低时会闪动.需更换新电池。
l          电池的连续使用时间为2年以上.待机时间为6年以上。
l          LT-1/2 为基本型,只带干簧管脉冲输出。
l          TL-1/2LD 为锂电池液晶现场显示型。
l          TL-2ES 为液晶显示4-20mA、脉冲、485输出型,供电24VDC。
二、安装与使用
l          流量计在使用状态下,压力,环境温度和燃油温度外磁场等均需符合技术参数要求
.
l          流量计进出口防护盖只有在接入管道时才能去掉,以防杂质侵入和油液漏失
.
l          流量计使用时箭头与管道液体流向必须一致.(箭头方向见底部)
l          把仪表接入管道之前应彻底清洗工作管道,去除其中颗粒杂质,焊渣等,安装后排净管道内空气.
l          仪表应水平安装,安装在距离压油泵2米以上的适当部位;安装部位应选择振动较少,并应便于观察的地方,螺钉等紧固件应有防松装置.
l          流量计进口前应有过滤器,应经常清洁过滤器,以防堵塞卡滞.
l          流量计安装前用柴油或汽油用大流量冲净表内液体,严禁用水冲洗.
l          油表在保存.运输和使用过程中应始终充满油液,不得处于放空和干燥状态,以保持测量精度和保护仪表不被腐蚀.
l          在保证上述正确使用条件的情况下,流量计的质保期为一年.
l          LT-1LD/LT-2LD为一体式显示仪表,显示与传感器已固定的一体式,无信号输出.
l         打开流量计.清洗表内零件,复装后不影响流量计精度.
