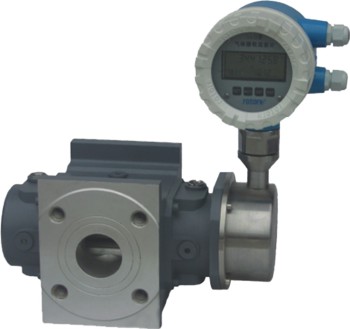

罗茨流量计
关键字：罗茨流量计,流量计 |
.jpg)
一、概述
罗茨流量计又称气体腰轮流量计，主要用于对管道中气体流量进行连续或间歇 测量的高精度计量仪表。它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点腰轮流量计可现场指示累积流量、瞬时流量，单次量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、485通讯、4-20mA+HART、MODBUS协议等。腰轮流量计由计量室、计量转子、计量部件组件（即内部测量元件）与计数指示组件等构成。在腰轮流量计的壳体内有一个计量室，计量室内有一对或两对可以相切旋转的腰轮（其实是模数为2的齿轮），在流量计壳体外面与两个腰轮同轴安装了一对驱动齿轮，它们相互啮合使两个腰轮可以相互联动。广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的精确计量。流量计执行标准：NIST（美国技术标准局专业标准）
二、罗茨流量计特点
◎转子一致性、对称性好，保证了良好的重复性。
◎在流速变化大的情况下也能保持计量的准确。
◎始动流量小、压力损失小、量程比宽，适用于微流量的测量。
◎特殊工艺处理使流量计运转更可靠、使用寿命更长。
◎铝合金材质，体积小、重量轻，安装维护更为方便。
◎先进的微机技术与高性能的单片机，使整机功能更强大、性能更优越。
◎智能一体化设计可动态检测介质的温度与压力，并进行自动补偿和压缩因子修正，直接显示气体的标准瞬时体积流量和标准体积总量。
◎采用 RS485、RS232C、MODBUS协议可与专用MODEM配套，通过电话网络构建自动读表管理系统，自动化程度高。
三、使用条件
环境温度：-30℃-+60℃ 介质温度：-40℃-+85℃
相对湿度：5％-95％ 大气压力：70Pa-106kPa
公称通径：DN25-DN200，如有特殊要求，可提供更大口径的流量计。
流量范围：1-1600m3/h
公称压力：1-4Mpa，如有特殊要求，可提供更大压力的流量计。
重复性：优于 0.3％
准确度：±1.0％或±1.5％
防爆等级：ExiallCT4
四、流量范围
| 口径（mm） |
型号 |
智能 积算型 |
智能 数显型 |
最大流量 (m3/h) |
始动流量(m3/h) |
最大压损(Pa) |
压力等级(Mpa) |
范围度 (精确度：1级) |
范围度 (精确度：1.5级) |
| 25 |
JLQ-25/20 |
-EX |
-SX |
20 |
0.06 |
100 |
1.0、0.6 |
20:1 |
40:1 |
| 30 |
JLQ-30/30 |
-EX |
-SX |
30 |
0.08 |
100 |
1.0、0.6 |
30:1 |
60:1 |
| 40 |
JLQ-40/40 |
-EX |
-SX |
40 |
0.08 |
130 |
1.0、0.6 |
40:1 |
70:1 |
| 50 |
JLQ-50/65 |
-EX |
-SX |
65 |
0.06 |
130 |
1.0、0.6 |
100:1 |
130:1 |
| JLQ-50/70 |
-EX |
-SX |
70 |
0.06 |
150 |
1.0、0.6 |
100:1 |
140:1 |
| JLQ-50/90 |
-EX |
-SX |
90 |
0.06 |
200 |
1.0、0.6 |
60:1 |
90:1 |
| 80 |
JLQ-80/130 |
-EX |
-SX |
130 |
0.06 |
240 |
1.0、0.6 |
65:1 |
130:1 |
| JLQ-80/150 |
-EX |
-SX |
150 |
0.06 |
260 |
1.0、0.6 |
90:1 |
150:1 |
| JLQ-80/200 |
-EX |
-SX |
200 |
0.15 |
200 |
1.0、0.6 |
60:1 |
80:1 |
| 100 |
JLQ-100/220 |
-EX |
-SX |
220 |
0.15 |
210 |
1.0、0.6 |
60:1 |
80:1 |
| JLQ-100/250 |
-EX |
-SX |
250 |
0.15 |
210 |
1.0、0.6 |
60:1 |
80:1 |
| JLQ-100/300 |
-EX |
-SX |
300 |
0.3 |
260 |
1.0、0.6 |
60:1 |
100:1 |
| JLQ-100/350 |
-EX |
-SX |
350 |
0.3 |
260 |
1.0、0.6 |
70:1 |
110:1 |
| 150 |
JLQ-150/520 |
-EX |
-SX |
520 |
0.6 |
300 |
0.6 |
50:1 |
65:1 |
| JLQ-150/650 |
-EX |
-SX |
650 |
0.6 |
350 |
0.6 |
60:1 |
80:1 |
| JLQ-150/1000 |
-EX |
-SX |
1000 |
1 |
400 |
0.6 |
60:1 |
110:1 |
| 200 |
JLQ-200/1000 |
-EX |
-SX |
1000 |
1 |
400 |
0.6 |
60:1 |
80:1 |
| JLQ-200/1600 |
-EX |
-SX |
1600 |
1.2 |
500 |
0.6 |
60:1 |
100:1 |
| 250 |
JLQ-250/1600 |
-EX |
-SX |
1600 |
1.2 |
500 |
0.6 |
60:1 |
100:1 |
| 400 |
JLQ-400/3400 |
-EX |
|
3400 |
20 |
500 |
0.6 |
|
20:1 |
| 600 |
JLQ-600/10000 |
-EX |
|
10000 |
60 |
850 |
0.6 |
|
20:1 |
| 600 |
JLQ-600/10000 |
-EX |
|
10000 |
60 |
850 |
0.6 |
|
20:1 |
|
| |
